Схема усилителя мощности для аудиоцентра
Схема усилителя мощности для аудиоцентраУсилитель выполнен на основе микросхемы TDA 7294, такие достоинства микросхемы, как высокая выходная мощность, широкий диапазон питающего напряжения и низкий процент гармонических искажений, в сочетании с вполне доступной ценой, делают возможным использование этого усилителя во многих радиолюбительских конструкциях аудиотехники, а так же. при ремонте и модернизации УНЧ аппаратуры промышленного производства, изготовлении различных активных акустических систем, и др.

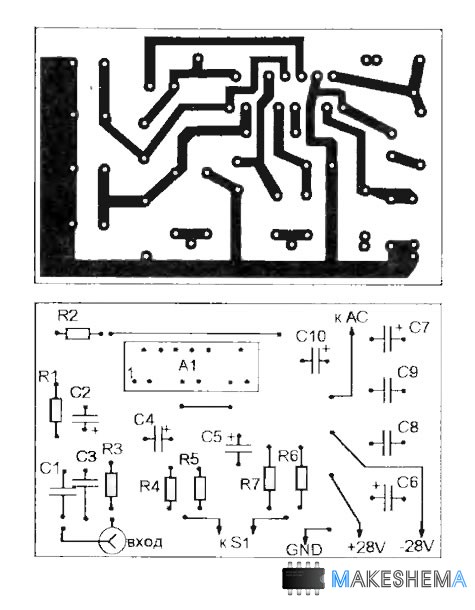

Для этого нужно рисунок отсканировать в компьютер и развернуть зеркально в любом имеющемся графическом редакторе. При сканировании нужно выбрать режим однобитного сканирования (в разных сканерах он называется : «точечный рисунок» или «штриховой рисунок», «художественная линия»). И отключить сглаживание краев. В противном случае принтер может воспроизвести рисунок штрихами или точками, либо с краями пониженной плотности, и дорожки, после травления, окажутся прерывистыми

Выводы 5, 12 и 11 микросхемы не используются, чтобы не усложнять разводку платы они никуда не подключены. Под них даже нет отверстий. Их нужно загнуть вверх или удалить. Никаких крепежных элементов на плате нет, роль крепежа выполняет радиаторная пластина микросхемы. Сама плата маленькая и легкая и в других дополнительных крепежных элементах не нуждается.

Включать усилитель без радиатора нельзя, даже кратковременно. При мощности около 100W площадь поверхности радиатора должна быть не менее 500 см2. Можно использовать и радиатор меньшей поверхности, но обеспечить его принудительный обдув при помощи вентилятора, например, от источника питания персонального компьютера (такие вентиляторы продаются в «компьютерных» магазинах).

Устанавливать вентилятор нужно так, чтобы поток воздуха проходил вдоль ребер радиатора (если радиатор ребристый или пластинчатый). Для обеспечения качественного теплоотвода микросхему обязательно нужно устанавливать на радиатор используя теплопроводную пасту. Изолировать радиатор от микросхемы не обязательно, но только если радиатор не соединен с общим проводом питания или другими токоведущими частями, кроме отрицательной шины питания. Дело в том, что у TDA7294 с радиаторной пластиной «контачит» цепь отрицательного питания («-28V», в данном случае).

Так как оба канала питаются от одного источника, можно микросхемы обоих каналов установить на один общий радиатор.

Схема усилителя мощности для аудиоцентра
