Схема всеволнового КВ приемника
Схема всеволнового КВ приемникаРадиоприемник предназначен для прослушивания любительских радиостанций, работающих в диапазонах 1,8 мгц; 3,5 мгц; 7 мгц; 10 мгц; 14 мгц; 18 мгц; 21 мгц; 24 мгц; 28 мгц; 28,5 мгц; 29 мгц. Приемник имеет переключатель ширины полосы пропускания тракта ПЧ, в режиме приема телефонных станций, работающих с одной боковой полосой (SSB) полоса пропускания 2,4 кгц, при приеме телеграфных сигналов (CW) 0,8 кгц. Приемник представляет собой супергетеродин с одним преобразованием частоты.



В качестве основного элемента селекции используется четырехзвенный кварцевый фильтр на одинаковых резонаторах на частоту 9050 кгц, эта частота промежуточная.

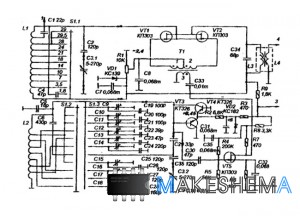

Принципиальная схема высокочастотного узла показана на рисунке 1. Сигнал от антенны через конденсатор С1 поступает во входной контур, который состоит из одной универсальной катушки с отводами, общей для всех диапазонов и контурных конденсаторов С2 и С3.1. В приемнике используется переменный конденсатор с воздушным диэлектриком от радиовещательного приемника, и его перекрытие по емкости больше необходимого.

Для уменьшения перекрытия и повышения, в результате, точности настройки последовательно с переменным конденсатором включен постоянный С2. В любом случае входной контур состоит из части контурной катушки L1 и этих двух конденсаторов. В диапазоне 160 м (1,8 мгц) как в самом низкочастотном для снижения частоты настройки контура служит конденсатор С4, который включается параллельно цепиС3.1 С2.

Плавное изменение частоты настройки при помощи переменного конденсатора, ступенчатое, при переключении диапазонов - при помощи переключателя S1 (его секции S1.1).

В приемнике нет входного УРЧ, и используется пассивный смеситель на полевых транзисторах VT1 VT2, к которому входной контур подключен непосредственно, без переходных конденсаторов или катушек связи. Существенное преимущество такого смесителя, перед диодными в том, что он обеспечивает достаточно высокий коэффициент передачи, на столько, что отпадает необходимость в входном УРЧ.

К тому-же применение полевых транзисторов, отличающихся хорошей линейностью, позволило снизить уровень шума и существенно расширить динамический диапазон, что наиболее важно в связной технике.

Для еще большего снижения уровня шума и увеличения коэффициента передачи на затворах полевых транзисторов создано напряжение смещения, величину которого, в процессе настройки можно установить подстроечным резистором R1. Благодаря использованию параметрического стабилизатора на R9 VD1 потенциал точки общего провода преобразователя повышается, а напряжение смещения получается отрицательным относительно общего провода и входного и выходного контуров.

На обмотку 3 фазового трансформатора Т1 поступает напряжение гетеродина от ГПД, состоящего из задающего генератора на транзисторах VT3 VT4 и буферного каскада на транзисторе VT5, который согласует высокое выходное сопротивление гетеродинного контура и низкое входное сопротивление трансформатора.

Частота гетеродина определяется контуром, который состоит из универсальной катушки L2 с отводами, переключаемыми секцией переключателя диапазонов и набора пар конденсаторов, переключаемых секцией S1.3. Плавная настройка производится при помощи второй секции переменного конденсатора С3.2, ступенчатая при помощи двух секций переключателя S1.2 и S1.3.

Рисунок 2
Схема всеволнового КВ приемника

Принципиальная схема тракта ПЧНЧ показана на рисунке 2. Он построен на биполярных транзисторах. Всего УПЧ два каскада, оба выполнены по каскадной схеме.

Сигнал ПЧ с выходного контура смесителя поступает на вход первого каскада УПЧ на VT1 и VT2. В его коллекторной цепи включен контур L1C3, настроенный на частоту ПЧ 9050 кгц.

Через катушку связи сигнал ПЧ поступает на четырехзвенный кварцевый фильтр на резонаторах Q1-Q4. Полоса пропускания фильтра регулируется при помощи малогабаритного электромагнитного реле , при замыкании контактов SP1 которого полоса пропускания уменьшается с 2,4 кгц до 0,8 кгц. С выхода фильтра сигнал поступает на второй каскад УПЧ на транзисторах VT3 VT4, который сделан по такой-же схеме.

Система АРУ регулирует напряжения питания всего УПЧ, соответственно управляет и его усилением. Сигнал ПЧ с выхода второго каскада поступает на выпрямитель на VD1 VD2. В результате на базе VT8 появляется напряжение , которое тем больше чем больше уровень сигнала. И при увеличении этого напряжения VT8 начинает открываться. Что приводит к уменьшению постоянного напряжения на базе регулировочного транзистора VT7.

В результате он начинает закрываться, соответственно уменьшается и напряжение питания всего УПЧ (оба каскада УПЧ питаются эмиттерным напряжением VT7). Об уровне сигнала можно судить по индикатору IP1, который показывает, фактически напряжение питания УПЧ.

Демодулятор сделан на полевом транзисторе VT6. Он представляет собой ключ, периодически прерывающий сигнал ПЧ с частотой опорного генератора. Входное и выходное сопротивления демодулятора равны, впрочем, как нет никакой разницы между его входом и выходом.

Схема всеволнового КВ приемникаДемодулированный сигнал поступает через регулятор громкости R17 на двухкаскадный УЗЧ на транзисторах VT9-VT11. Усилитель может работать с любыми телефонами, но предпочтительней динамическими 8-40 ом.

Опорный генератор сделан на транзисторе VT5. Его частота стабилизирована таким же кварцевым резонатором, как используется в кварцевым фильтре, но его резонансная частота сдвинута при помощи конденсаторов С15 и С16.

Конструктивно приемник смонтирован на двух печатных платах из одностороннего стеклотекстолита. Для переключения диапазонов используется керамический галетный переключатель, он располагается в непосредственной близости от платы высокочастотного блока, возле гетеродинной и входной катушек, которые в свою очередь расположены взаимно перпендикулярно. Конденсаторы С9-С31 монтируются непосредственно на контактах этого переключателя.

Катушки гетеродинного и входного контуров наматываются на цилиндрических каркасах из керамики диаметром 8 мм. Намотку производите в соответствии с рисунком 6.

Катушки ПЧ наматываются на каркасах диаметром 5 мм с подстроечными сердечниками диаметром 2,0 мм из феррита 100 НН. После намотки и установки на плату каркасы закрывают алюминиевыми экранами, которые соединяются с общим проводом. Катушки L3 и L4 высокочастотного блока намотаны на одном каркасе, они содержат 30 и 10 витков соответственно, провода ПЭВ 0,12.

Катушки L1 L3 и L5 усилителя ПЧ содержат по 25 витков, a L2 и L4 по 10, того же провода. Индикатор настройки - любой микроамперметр на 100-150 мка. Режимы работы высокочастотного блока показаны на схеме, для тракта ПЧ - при отсутствии входного сигнала напряжения на коллектора VT2 и VT3 должны быть по 1,5 В (устанавливаются подбором R2 и R5).

Рисунок 4 и 5
Схема всеволнового КВ приемника

Напряжение на эмиттере VT7 6,5В - подбором R16. Настройка тракта ПЧ производится традиционным образом при помощи генератора на 9,05 мгц. Катушку L5 настраивают таким образом, чтобы обеспечить наиболее качественное звучание (частота должна быть на левом скате АЧХ кварцевого фильтра).

При настройке ГПД нужно подстроить конденсаторы таким образом, чтобы обеспечивалось такое перекрытие по частоте на выходе ГПД:

для диап. 29 мгц - 19,95-20,45 мгц,
для диап. 28,5 мгц - 19,45-19,95 мгц,
для диап. 28 мгц - 18,95-19,45 мгц,
для диап. 24 мгц - 15,84-15,94 мгц,
для диап. 21 мгц - 11 95-12, 4 мгц
для диап. 18 мгц - 9,02-9,12 мгц,
для диап. 14 мгц - 4,95-5,3 МП4,
для диап. 10 мгц - 19,15-19.2 мгц,
для диап. 7 мгц - 16,05-16,15 мгц,
для диап. 3,5 мгц - 12,55-10,1 мгц,
для диап. 1,8 мгц - 10,88-10,1 мгц.

Рисунок 6
Схема всеволнового КВ приемника
