Рамочная антенна УКВ ЧМ
Рамочная антенна УКВ ЧМСейчас существуют самые разнообразные антенны для автомобильных УКВ ЧМ приемников, устанавливаемые на крыло, на бампер, на магнитной подставке, но при всем разнообразии антенну приходится устанавливать за пределами салона. Предлагаемая рамочная антенна при таких малых габаритах как 130X130 мм, обеспечивает такую-же чувствительность как и штырьевая антенна длиной около 500 мм. Антенна сделаны из алюминиевой фольги и приклеивается к заднему стеклу автомобиля.

Читать дальше...


Схема телевизионного антенного усилителя
Схема телевизионного антенного усилителяЭтот антенный усилитель предназначен для работы в метровом диапазоне. Принципиальная схема показана на рисунке 1. Усилитель состоит из двух каскадов, соединяемых между собой при помощи коаксиального кабеля. Первый каскад на транзисторе VT1 размещает непосредственно в корпусе телеантенны (если антенна комнатная) или отдельном герметичном металлическом корпусе в непосредственна близости от антенны. Второй каскад собирается в таком-же металлическом корпусе, но на торце этого корпуса жестко закреплен контактный узел стандартного антенного штекера.

Читать дальше...


Схема вертикальных антенн низкочастотного диапазона

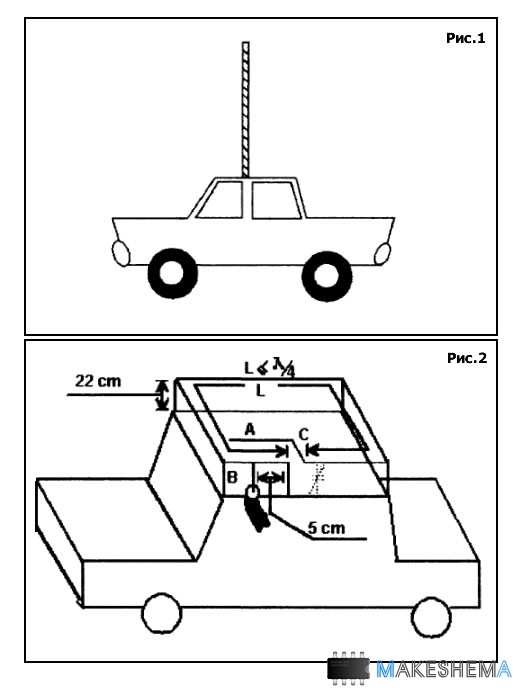

Схема вертикальных антенн низкочастотного диапазонаНаиболее эффективно на низкочастотных диапазонах в автомобиле будут работать витые вертикальные укороченные антенны. Они представляют собой проводник, навитый вокруг диэлектрического основания (рис. 1). Поскольку можно выполнить витую антенну высотой в 2 метра проводником, длиной равной л/4 на любом любительском KB диапазоне 6-160 метров, то сопротивление излучения такой антенны будет достаточно высоким и антенну можно будет простыми средствами согласовать с коаксиальным кабелем, и получить большой КПД при её работе.

Читать дальше...
