Кодирующее устройствоПри разработке радиосигнализации или электронного замка с дистанционным управлением, и в других случаях, требуется кодирующее устройство, состоящее из шифратора и дешифратора. Здесь описывается одно из простейших таких устройств, работающее на число-импульсном методе кодирования. Шифратор при подаче питания формирует одну пачку из определенного числа импульсов, число импульсов в пачке и является кодом.



Дешифратор принимает эту пачку и сравнивает её со своим кодом, если число импульсов соответствует установленному коду на его выходе появляется соответствующий сигнал, если нет, и на выходе ничего нет.

Принципиальная схема шифратора показана на рисунке 1. При подаче питания зарядным током С2 счетчик D10 устанавливается в нулевое положение, это значит, что на его выходах нули, а следовательно нуль и на выводе 2 D1.1. В результате после включения мультивибратор начинает работать вырабатывая импульсы, которые поступают как на вход счетчика, так и на выход устройства (например на модулятор).

Счетчик подсчитывает эти импульсы, и как только устанавливается в положение, соответствующее коду установленному диодами VD3-9 не резисторе R4 появляется единица и мультивибратор блокируется. В таком состоянии схема находится до следующего выключения и повторного включения.

Таким образом, после каждой подачи питания схема формирует одну пачку импульсов, с строго определенным числом импульсов.

Рисунок 2
Кодирующее устройствоПринципиальная схема дешифратора показана на рисунке 2. На микросхеме D1 сделаны два детектора - детектор импульсов и детектор окончания пачки импульсов. Детектор импульсов на элементах D1.1 D1.2.

Его функция пропускать только счетные импульсы и не пропускать импульсы, вызванные всевозможными помехами. На выходе D1.1 оказываются только те импульсы, длительность которых выше времени зарядки С1 через R1. Эти импульсы поступают на вход счетчика D2. По окончании пачки на его выходе устанавливается значение, численно равное количеству импульсов в пачке.

Если это число соответствует коду, заданному диодами VD2-8, то на R4 устанавливается единица, если не соответствует - ноль.

Теперь после окончания пачки нужно сформировать уровень, подтверждающий окончание пачки. Происходит это так. Пока на вход не поступают отрицательные импульсы на выходе D1.1 держится единица, такой же уровень и на выходе D1.4 С поступлением первого отрицательного импульса С2 быстро заряжается через прямое сопротивление диода VD1 и на выходе D1.4 устанавливается ноль.

Этот ноль будет присутствовать все время, пока длится пачка, потому что С2 не успевает разряжаться через высокое сопротивление R2. По окончании пачки становится достаточно времени для разрядки конденсатора и на выходе D1.4 устанавливается единица. Эта единица используется для обнуления счетчика и разблокировки триггера D3.3 D3.4.

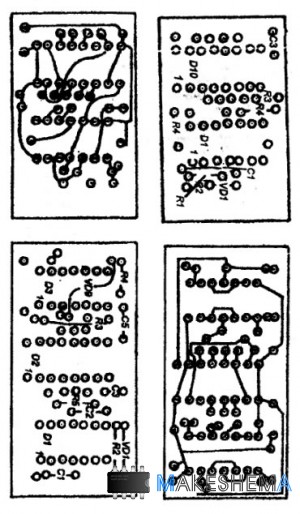

В результате в случае совпадения кодов триггер переходит в единичное состояние и остается в таком положении до поступления следующей пачки. Шифратор и дешифратор смонтированы на двух малогабаритных печатных платах, показанных в натуральную величину на рисунках.

Все микросхемы К561 можно заменить аналогичными К176, кроме счетчиков. Здесь подойдут и К561ИЕ16, и другие с нужным числом разрядов, но потребуется изменить разводку платы.

Шифратор в настройке не нуждается, в дешифраторе нужно подобрать емкость С2 таким образом, чтобы единица на выходе D1.4 появлялась только по окончании пачки импульсов и никогда не появлялась во время самой пачки.

Плата шифратора и дешифратора
Кодирующее устройствоПри использовании микросхем К561 платы можно питать напряжением 4-15В. При подключении нужно учитывать, что на выходе шифратора положительные импульсы, а на вход дешифратора нужно подавать инвертированные, отрицательные.
