    Микросхема MAX4297 усилитель класса D
    Микросхема MAX4297 усилитель класса DМикросхема МАХ4297 производится фирмой MAXIM. Данная микросхема представляет собой низковольтный двухканальный импульсный УМЗЧ с выходными ключевыми каскадами (класс «D»). В составе микросхемы двухканальный предварительный УЗЧ, аналоговые сигналы с выходов которого поступают на преобразователь, преобразующий AM сигнал в широтно-импульсную форму. Далее следует две схемы выходных ключей на полевых ключевых транзисторах.





    Частота дискретизации может быть выбрана - 125 kHz, 250kHz, 500kHz или 1MHz. Выбор частоты зависит от двоичного кода на выводах 14 и 15 (соответственно, «00», «01», «10» или «11»), Чтобы перевести микросхему в энергосберегающее состояние нужно подать лог. О на вывод 22 (соединить его с минусом питания).

    Корпус - 24SSOP.

    Микросхема MAX4297 усилитель класса DМикросхема предназначена для применения в аудиотехнике, звуковых картах компьютеров, активных акустических системах и др.

    Технические параметры:

    1. Напряжение питания (Vcc)... +2,7....+5,5V
    2. Максимально допустимое напряжение питания...........6V.
    3. Ток покоя.....не более 8 mА.
    4. Ток в энергосберегающем режиме........не более 15mА.
    5. Сопротивление канала открытого выходного ключа при Vcc=5V ... не более 0,5 Om
    6. Сопротивление канала открытого выходного ключа при Vcc=3V ... не более 1 Om
    7. Выходной ток.......не более 1А.
    8. Диапазон входного напряжения .......0 - 0,6xVcc.
    9. КНИ при вых. мощности 1W - 0,4%.
    10. Разделение стереоканалов .... 45dB. -
    11. Максимальная выходная мощность:
    при Vcc=3V, Fin=1 kHz, Rh=8 Оm.....0,4W
    при Vcc=3V, Fin=1kHz, Rh=4 Оm.....0,7W
    при Vcc=5V, Fin=1kHz, Rh=8 Оm.....1,2W
    при Vcc=5V, Fin=1kHz, Rh=4 Оm.....2,0W
    12. Напряжение лог.1 .... не менее 0,7xVcc
    13. Напряжение лог.0 .... не более 0,3xVcc
    14. Частота дискретизации (fosc):
    выв.14=GND, выв.15=GND ... 105...145 kHz.
    выв.14=GND, выв.15=Vcc.....210...290 kHz.
    выв.14=Vсс, выв.15=GND.....420...580 kHz.
    выв.14=Vcc, выв.15=Vcc..... 840...1160 kHz.

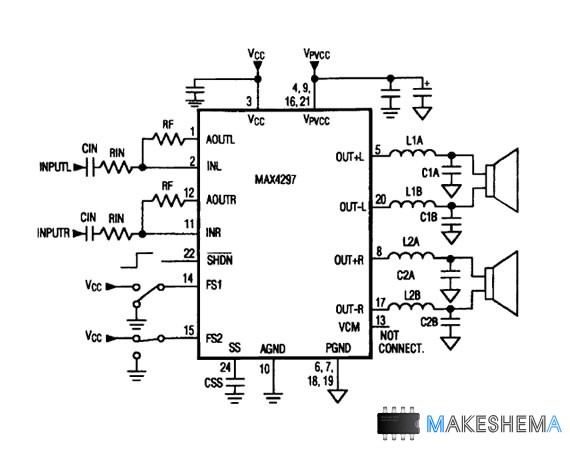

    Структурная схема

    Микросхема MAX4297 усилитель класса D

    Микросхема MAX4297 усилитель класса D
