Схема современного лабораторного источника питания
Схема современного лабораторного источника питанияКаждый радиолюбитель знает как важно обеспечить свою лабораторию мощным источником питания. Он должен обеспечивать высокую стабильность выходного напряжения в широком диапазоне напряжений и токов, и конечно-же иметь от перегрузок. К сожалению, большинство современных радиолюбительских изданий уделяют мало внимания этому вопросу.



Налаживание источника питания сводится к подбору R11, так как светодиоды оптронов имеют значительный разброс напряжения зажигания (от 1,2 до 2,5V), предпочтение следует отдавать тем оптронам, у которых это значение меньше. Это позволит выбрать R11 меньшего номинала и, тем самым, исключить рассеивания на нем лишней мощности.

Легче всего подобрать ток срабатывания таким способом: подключив в качестве нагрузки мощный проволочный реостат установить ток нагрузки 5 А. Вместо R11 следует применить отрезок нихромового провода 0,7-1 мм, один конец которого запаивается в плату, а ко второму толстым медным проводом (на 25-30А) подключается зажим крокодил.

Провод крокодила временно запаивается вместо второго конца резистора. Перемещая крокодил по нихромовому проводу можно легко настроить порог срабатывания защиты.

На основе описанной схемы можно легко собрать двуполярный блок питания с раздельной регулировкой по каналам (потребуется собрать два таких источника) как показано на рисунке 2, либо двухканальный блок питания (рисунок 3), что предпочтительнее.

При необходимости такой блок питания легко превращается в двуполярный установкой перемычки Х1.

А если дополнить такую конструкцию цифровыми индикаторами тока и напряжения на основе ИМС КР572ПВ5 (КР572ПВ2), можно получить прибор, мало чем отличающийся от таких источников питания как АТН-1031, АТН-2031.

Сборка. Детали.

Силовой трансформатор должен быть рассчитан на мощность 200-250W, неплохие результаты могут быть получены перемоткой трансформаторов ТС-250 от старых телевизоров (обычно УПИМЦТ). Диоды VD1-VD4 любые на ток 7-1 OA, их следует поставить на радиатор. Транзистор VT2 заменить другим отечественным не представляется возможным, из зарубежных автор испытывал вариант с TIP100 (VT1 и R5 при этом можно исключить), но он относительно труднодоступен и дорог.

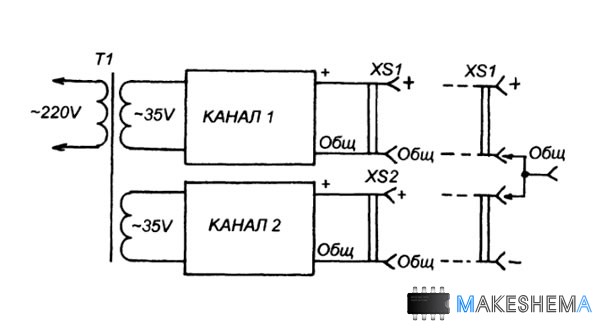

Рисунок 3
Схема современного лабораторного источника питанияТакие транзисторы как КТ819, КТ808 и т.п. имеют недостаточную мощность рассеяния на коллекторе.

VT3 может быть типов IRF 520, IRF 530, IRF 540, а также BUZ11, BUZ21, BUZ32. VT2 и VT3 должны быть размещены на массивных радиаторах, смазав транзисторы тепло-проводящей пастой. ОУ К140УД20 можно заменить любыми другими сдвоенными ОУ, например К574УД2 или К157УД2 с соответствующими цепями коррекции.

Можно применить и два одиночных ОУ, например К140УД708 или К544УД2. Оптрон АОТ110 можно заменить любым другим транзисторным или диодным оптроном.

Можно так же применить тиристорные оптроны АОУ103, АОУ115, но в этом случае сопротивление резистора R8 следует увеличить до 10-20 кОм, таким образом, чтобы через динистор протекал ток меньше тока удержания (в противном случае не удастся запустить источник кнопкой "Пуск"). Микросхема D1 может быть из серий К561, К1561, 564. Светодиод НИ и кнопка SB1 - любые.
