Схема АМ/ЧМ Тюнера с низковольтным питанием
Схема АМ/ЧМ Тюнера с низковольтным питаниемДанный АМ/ЧМ тюнера, собранного на современной элементной базе и обеспечивающего стерео и монофонический прием радиовещательных станций в УКВ ЧМ диапазоне 64- 108 мегагерц, и КВ AM диапазоне - 6,5 - 12 мегагерц. Чувствительность тюнера в УКВ-ЧМ диапазоне при отношении сигнал/шум 26 дб около 5 нкв/м, в КВ AM диапазоне при отношении сигнал/шум - 20дб около 200 ккв/н. Питается тюнер от источника напряжение 3В.





При уменьшении напряжения питания выходное напряжение несколько уменьшается, в следствии чего возрастает напряжение смещения на транзисторах автогенератора, в результате выходное напряжение восстанавливается. При увеличении напряжения все происходит в обратном направлении.

Выходное напряжение генератора поступает на переменные резисторы фиксированных настроек УКВ ЧМ диапазона R22 - R25. Для плавной настройки в УКВ диапазоне используется R27, в КВ диапазоне 29.

Схема АМ/ЧМ Тюнера с низковольтным питаниемТюнер легко превратить в приемник с выходной мощностью около 30 мВт. Для этого его нужно дополнить усилитель мощности ЗЧ сигнала и громкоговорителями.

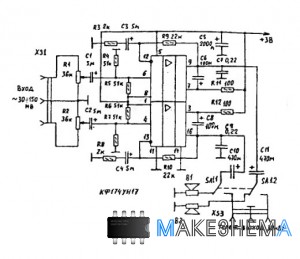

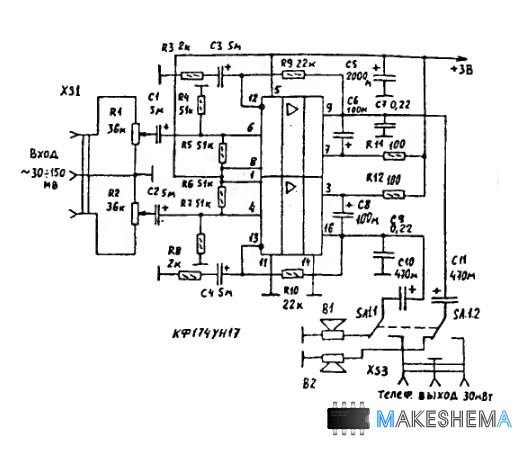

Принципиальная схема такого дополнения изображена на рисунке 2. Усилитель сделай на микросхеме КФ174УН17, представляющей собой двухканальный усилитель мощности звуковой частоты с выходной мощностью 10 мВт на нагрузке 40 ом и 30 мВт на нагрузке 10 Ом. ИМС предназначена для использования в качестве телефонного усилителя с низким напряжением питания.

Сигнал от основной схемы тюнера поступает через разъем XS1 и регуляторы громкости R1 и R2 на входы каналов микросхемы. С выхода микросхемы усиленный сигнал через конденсаторы С10 и С11 поступает на динамические громкоговорители или на стереотелефоны, подключенные к разъему XS3, в зависимости от положения контактов переключателя SA1.

В тюнере использованы следующие детали. Постоянные резисторы МЛТ 0125, переменные СП3-3, подстроенные СП4а. Конденсаторы контурные за исключением конденсатора С31 типа КТ, КД, остальные КМ, К10-7, электролитические конденсаторы К50-16 или К50-35. Переключатели типа П2К. Транзистор VT1 может быть КТ342, транзисторы генератора напряжения с любыми буквенными индексами, диоды - КД510, КД522, Д220.

Гетеродинная катушка L1 не имеет каркаса, она содержит пять витков провода ПЭВ2-0,56, внутренний диаметр намотки 3 мм. В процессе налаживания ее индуктивность можно изменять растягивая или сжимая её витки. После налаживания эту катушку необходимо зафиксировать клеем. Катушки L2 - L5

Намотаны на каркасах из полистирола диаметром 7 мм и длиной 22 мн. L2 содержит 24 витка, L3 наматывается поверх L2 и содержит 4 витка, L4 - 28 витков, L5 поверх L4 - 8 витков провода ПЭВ2-018. Каркасы имеют подстроенные сердечника диаметром 2,8 мм из феррита 100НН. Подстроенные конденсаторы типа КПК-1.

Катушки контуров ПЧ AM тракта намотаны на каркасах с подстроенными сердечниками диаметром 2.8 мм и ферритовыми чашками с внешним диаметром 8 им из феррита М 400НН. Каркасы имеют алюминиевые экраны, такие каркасы используют в трактах ПЧ карманных приемников. Катушка L6 содержит 120 витков, L7 поверх L6, и содержит 15 витков, L8 - 120 витков провода ПЭВ2 0,09. Пьезокерамический фильтр можно использовать любой на частоту 465кгц.

Катушка L9 стереодекодера намотана на таком-же каркасе как и катушки ПЧ АН тракта, она содержит 400 витков провода ПЭВ2 0,06.

Трансформатор генератора напряжения выполнен на кольцевом магнитопроводе К7х4х3 из феррита 400НН. Обмотка 1 имеет 200 витков провода ПЭВ2 0,09 с отводом от сердечны, её удобнее мотать в два провода.Обмотка 11 - 16 витков с отводом от середины, обмотка 111 - 20 витков провода ПЭВ 0,12.

Тюнер можно использовать как самостоятельной устройство, или в составе малогабаритной магнитолы или аудиоцентра, отдельные узы можно использовать при ремонте зарубежной радиотехники, в тех случаях, когда штатная схема восстановлению не подлежит.
