 Радиостанция предназначена для работы в двухметровом радиолюбительском диапазоне с частотной модуляцией. Любительская связь в этом диапазоне стремительно развивается, во многих крупных городах появляются любительские радиосети с использованием участка 145-146 Мгц. В основном радиостанции строятся с использованием фиксированной частоты или набора частот, в некоторых случаях такие аппараты позволяют перекрывать очень узкий участок за счет изменения параметров LC-цепи, включенной последовательно с кварцевым резонаторов, образуя таким образом узкополосной ГПД.
По внутренним связям частота гетеродина поступает на второй вход смесителя. В результате сложения этих частот в его выходном контуре С15 L8 формируется ВЧ напряжение с частотой, плавно изменяемой в пределах 144-146 МГц при помощи изменения внешнего напряжения на выводе 3 этой платы. Через катушку связи L9 это ВЧ напряжение поступает на вход усилителя мощности.
Рис.3

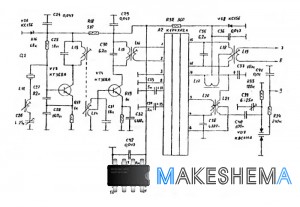

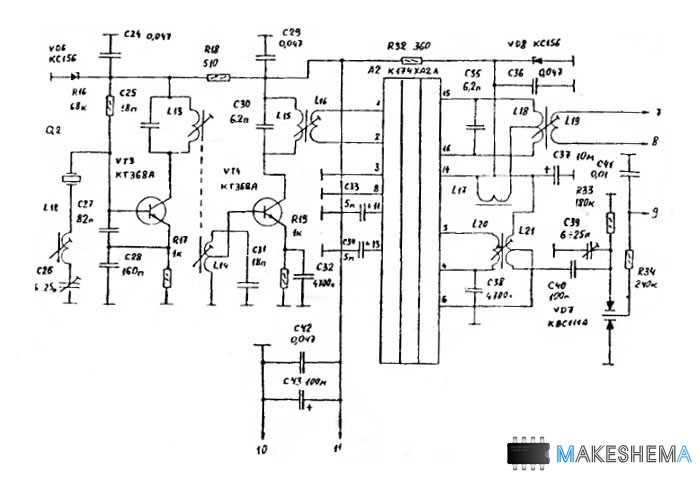

 Принципиальная схема формирователя напряжения гетеродина приёмника показана на рисунке 3. Здесь используется такой-же генератор с кварцевой стабилизацией частоты, но резонатор установлен на 14,2 Мгц. Цепь из катушки L12 и конденсатора С26 служит для точной установки выходной частоты в контуре С30 L15 на уровне 128,5 Мгц. Сигнал ВЧ с катушки связи L16 поступает на первый вход смесителя. На второй вход этого смесителя поступает сигнал от ГПД 9-11 Мгц по внутренним связям микросхемы.
Частота ГПД определяется настройкой контура L21C40C39VD7. Управление частотой ГПД, как и в формирователе передатчика, выполняется изменением постоянного напряжения на конденсаторе С41, которое поступает через вывод 9 этой платы.
Рис.4

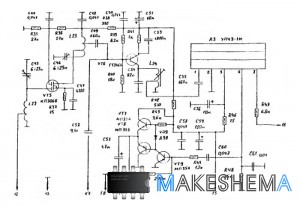

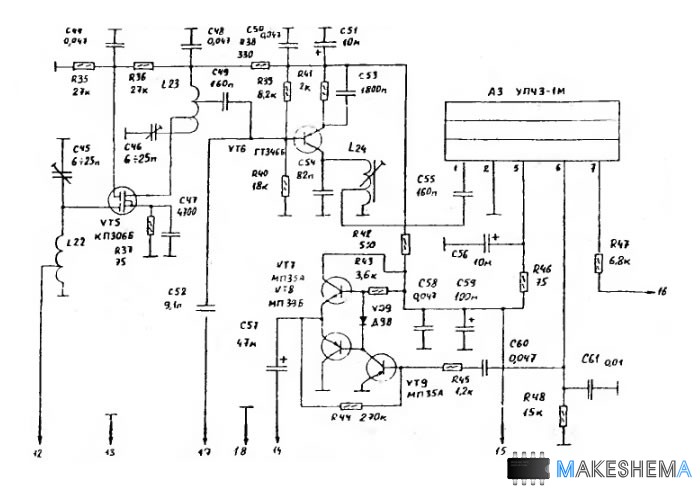

 Принципиальная схема радиоприемного тракта показана на рисунке 4. Сигнал от антенны поступает на радиочастотный резонансный усилитель на транзисторе VT5, через колебательный контур LC45 L22, который настроен на середину диапазона, и далее на первый затвор этого транзистора.
На второй затвор поступает напряжение смещения от делителя на резисторах R35 и R36, подбирая соотношение номиналов этих резисторов можно изменять коэффициент усиления этого каскада. В стоковой цепи этого транзистора включен контур С46 L23, который так-же как и входной настроен на середину принимаемого диапазона.
С выхода усилителя через конденсатор С49 ВЧ напряжение поступает на смеситель, выполненный на транзисторе VT6. В данном случае напряжение входного сигнала и напряжение гетеродина поступают на базу этого транзистора, а в его коллекторной цепи включен контур С54124, настроенный на промежуточную частоту 6,5 Мгц. Такая ПЧ выбрана в связи с тем, что в настоящее время значительно проще достать элементы усиления и демодуляции ЧМ сигнала от цветных телевизоров типа УСЦТ, чем, ранее более популярные фильтры на 10,7 Мгц и микросхемы типа К174УР3, или R174XA26.
В данной случае используется гибридная микросхема УПЧЗ-1М от телевизора. Она содержит интегральную микросхему К174УР4 (которая не отличается от УРЗ), а также два пьезокерамических фильтра на 6,5 Мгц, один входной, и второй в фазосдвигаюшей цепи частотного детектора. Кроме того УПЧЗ-1М имеет предварительный УЗЧ с регулировкой громкости путем изменения сопротивления между выводом 7 и общим проводом. Таким образом используя эту широкодоступную гибридную микросхему значительно упрощается схема приёмника, и нет необходимости в настройке контуров УПЧ и частотного детектора.
Низкочастотный сигнал снимается с вывода 6 А3 и поступает на низкочастотный усилитель на транзисторах VT7- VT9, выполненный по традиционной схеме. Регулировка громкости выполняется изменением сопротивления между резистором R47 и общим проводом, которое подключается к выводу 16 этой платы.
Рис.5

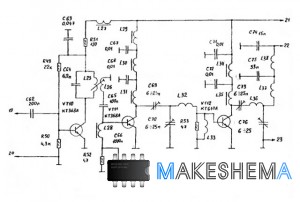

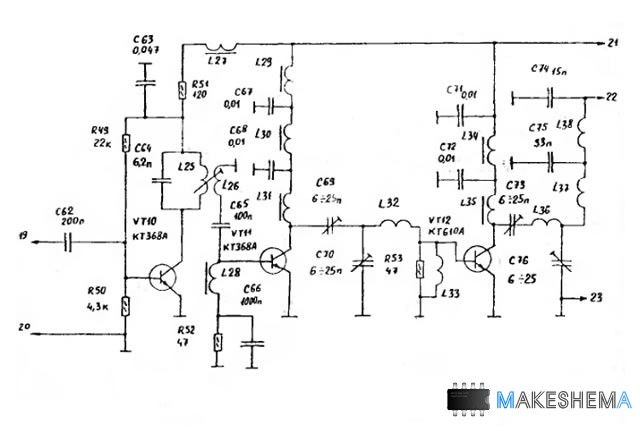

 Принципиальная схема усилителя мощности показана на рисунке 5. Высокочастотное напряжение от формирователя через конденсатор С62 поступает на каскад предварительного усиления на транзисторе VT10. В коллекторной цепи этого транзистора включен контур, настроенный на среднюю частоту несущей.
Усиленный сигнал через катушку связи L26 поступает на двухкаскадный усилитель мощности на транзисторах VT11 и VT12. которые работают в классе "С" с высоким КПД. Выходной полосовой фильтр на катушках L36, L37 и L38 и конденсаторах С76, С75 и С74 служит для выделения сигнала нужной частоты и фильтрации гармоник, и согласования выхода усилителя мощности с входным сопротивлением антенны.

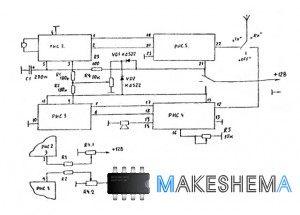

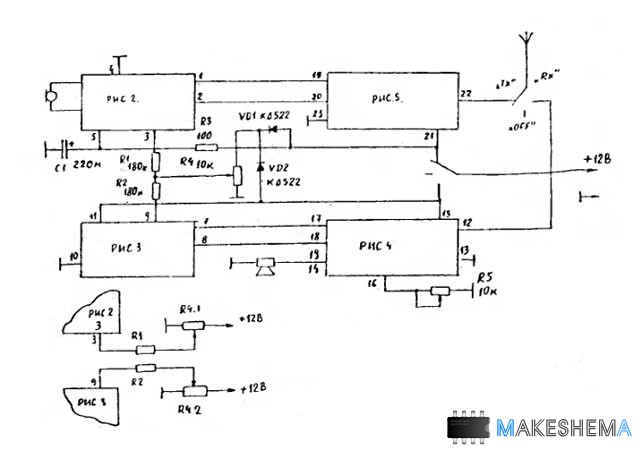

Схема соединений четырех плат радиостанции показана на рисунке 6. В данном случае используется схема не позволяющая работать на разнесенных частотах. Перестройка обеих ГПД выполняется переменным резистором R4. Если требуется работа на разнесенных частотах этот узел нужно выполнить в соответствии с рисунком 6.
Переключение режимов прием-передача выполняется тумблером с средним положением. В показанной на схеме положении режим передачи. В противоположном положении - приём. В средней положении контактные группы тумблера остаются разомкнутыми и питание 12В не поступает на схему.
Для регулировки громкости используется резистор R5. Он может быть расположен в любой месте корпуса радиостанции или даже за её пределами. Электронная регулировка громкости не критична к длине проводников.
Рис.6
 Радиостанция выполнена на четырех печатных платах из одностороннего фольгированного стеклотекстолита толщиной 1,5мм. На двух платах размещаются формирователи высокочастотных напряжений для приёмного и передающего трактов, на третей приёмный радиотракт С УВЧ, УПЧ и УЗЧ, на четвертой - усилитель мощности передатчика.
К выполнению печатных плат нужно отнестись с особой осторожностью, от их качества зависит работоспособность аппарата в целом. Нужно выполнить рисунок так, чтобы обеспечить максимальную площадь печатного проводника общего провода. При этом не следует использовать двухстороннюю плату, у которой одна сторона не протравлена и используется как сплошной проводник общего провода. Дело в том, что на таких высоких частотах играет большую роль емкость монтажа, которая в таком случае может оказаться недопустимо высокой. Кроме того платы формирователей нужно поместить в жестяные экраны.
В радиостанции используются все резисторы типов МЛТ-0,125, С-2-23, С-2-33, переменные резисторы для регулятора громкости и настройки типа СП4-3, для громкости типа "В", для настройки типа "А". С ручкой настройки вал резистора настройки соединяется при помощи шестеренчатого готового редуктора с замедлением 1:12. Но можно использовать любой другой верньер или готовый многооборотный резистор. Шкала радиостанции выполнена в виде окна размерами 7x7 мм, пропиленного в корпусе, под этим окном размещается диск большой шестеренки редуктора, насаженный на Ось резистора настройки. На этом диске методом гравировки нанесены цифры шкалы. |
