Схема сигнализации для офиса
Схема сигнализации для офисаСигнализация предназначена для охраны небольшого офиса или склада. Выполнена она по очень простой схеме на одной микросхеме К561ЛЕ5, но, несмотря на это, обладает достаточно хорошими охранными возможностями. Для снятия с охраны и постановки на охрану служит клавиатура из десяти пронумерованных кнопок. Для снятия с охраны нужно одновременно нажать три кнопки, в данном случае, кнопки «1», «6» и «7». Число знаков в коде легко увеличить. Для постановки на охрану достаточно нажать любую кнопку, номер которой не входит в кодовой число.



Срабатывает сигнализация от размыкания (или замыкания) контактного датчика (или цепи контактных датчиков). В момент срабатывания включается сирена как для автомобильной сигнализации и звучит до тех пор пока системе не будет отключена правильно набранным кодом. Индикация «включено - выключено» при помощи светодиода, который светится когда объект под охраной.

Предусмотрена защита от подбора кода, которая заключается в том, что после каждого нажатия неверной кнопки требуется как минимум одна минута выдержки времени, после которой схема будет способна реагировать на следующую попытку набора кода. Даже, если в течение этой выдержки будет угадан правильный код, схема на это не отреагирует. Схема показана на рисунке. Для установки кода нужно все кнопки, номера которых входят в код соединить последовательно и включить эту цепь параллельно конденсатору С1. Все оставшиеся кнопки нужно соединить параллельно и включить их параллельно конденсатору С2. Емкость С2 высока, так же и сопротивление R1. На зарядку С2 через R1 до логического уровня требуется не менее одной минуты.

Когда вы нажимаете кнопку, не входящую в код (или все кнопки сразу) происходит разрядка С2 и повторный набор кода будет возможен только после того как он зарядится. Емкость С1 значительно меньше, чем С2, а триггер D1.1-D1.2 имеет приоритет по выводу 1, поэтому, даже если сразу нажать все кнопки триггер останется в нулевом положении, а сигнализация включенной.

Чтобы её выключить нужно набрать правильный код в то время, когда С2 полностью заряжен. Датчики могут быть либо размыкающие, в этом случае датчик ST1 и резистор R3 должны быть включены как показано на схеме, либо замыкающие, в этом случае резистор R3 и датчик меняют местами (как показано штрих-линией). Все размыкающие датчики включают последовательно, все замыкающие - параллельно.

Девятивольтовая батарейка G1 служит резервным источником на случай отключения сетевого адаптера, от которого питается схема. Сирена такая как для автомобильной сигнализации, светодиод, - любой, видимого излучения, можно мигающий

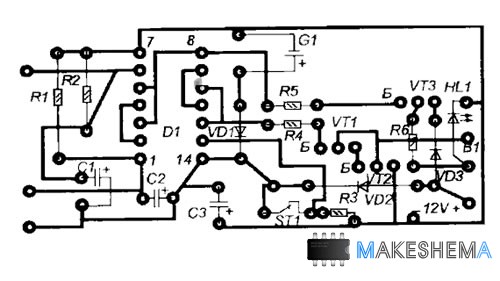

Клавиатура набрана из тумблерных номерных кнопок, используемых в домофонах. Почти все детали размещены на небольшой печатной плате с односторонним расположением печатных дорожек.

Схема сигнализации для офиса
