Схема автомата стиральной машины
Схема автомата стиральной машиныСейчас нет недостатка в различных автоматических стиральных машинах. Но такие машины требуют подключения к водопроводу и канализации, специального порошка и отфильтрованной воды, не говоря уже о относительно высокой цене автоматических стиральных машин. Поэтому в сельской местности, когда воду нужно носить из колодца или колонки, расположенной на улице, а «все удобства» заключены в небольшой деревянной будке, более привлекательны отечественные стиральные машины старого типа (круглые). Моя «стиральная система» состоит из круглой стиральной машины «Ока» и центрифуги - отжималки «Фея». Все бы хорошо, но нет даже простейших таймеров, чтобы можно было установить время стирки и время отжимки. Думаю, с этой проблемой знакомы многие, поэтому предлагаю ознакомиться со схемой моего самодельного таймера.


Таймер выполнен в виде приставки - удлинителя, на которой расположены две сетевые розетки для подключения стиральной машины и центрифуги. Выбор продолжительности стирки или отжимки осуществляется при помощи двух четырехмодульных переключателей П2К с зависимой фиксацией. При этом для каждого прибора можно установить отдельную выдержку, и оба прибора могут работать одновременно (каждый со своей установкой таймера) Оборудование выключено, когда все кнопки этих переключателей отжаты (или таймер отключен от сети). Есть две кнопки «Повтор стирки» и «Повтор отжимки», которыми можно повторить ранее установленные интервалы.

Для стиральной машины можно установить интервалы - 1 минута, 2 минуты, 4 минуты и 8 минут, для отжималки - 0,5 минуты, 1 минута, 2 минуты и 4 минуты (согласно инструкции на центрифугу, однократный режим работы не должен быть более 4 минут).

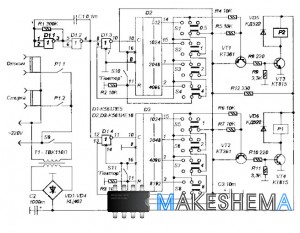

Задающий генератор таймера выполнен на мультивибраторе D1.1-D1.2 с установкой частоты (17 Гц) при помощи RC-цепи. Это конечно не способствует стабильности, и погрешность установки времени может достигать 5%, но для управления такой «точной механикой» как стиральная машина, этого достаточно.

Импульсы от генератора поступают на два счетчика D2 и D3, через ключевые элементы D1.3 и D1.4, соответственно. В качестве счетчиков используются микросхемы К561ИЕ16, -многоразрядные двоичные счетчики с максимальным коэффициентом деления 16384 (цифровой вес старшего выхода 8192).

Рассмотрим установку таймера на примере узла, управляющего стиральной машиной. Импульсы частотой около 17 Гц поступают через D1.4 на счетный вход счетчика D3 Установка временного интервала производится модульным переключателем S5-S8.

Когда все его кнопки отжаты, база VT2 через R7 соединена с его эмиттером, напряжение на базе относительно эмиттера равно нулю и транзистор закрыт. Закрыт и транзистор VT4, а мощное реле Р2 выключено. Контакты Р2.1 разомкнуты и сетевое напряжение на стиральную машину не поступает. Одновременно, через вторые секции переключателей S5-S8 на вход обнуления (вывод 11) D3 поступает напряжение уровня логической единицы. Счетчик зафиксирован в нулевом положении.

Чтобы включить стиральную машину нужно нажать одну из кнопок модульного переключателя S5-S8. Например, нужно чтобы стиральная машина работала 4 минуты. Нажимаем S7. Его кнопка фиксируется в нажатом положении. Резистор R6 подключается к выводу 2 D3, на котором сейчас логический нуль. Напряжение на базе VT2 относительно его эмиттера возрастает и транзистор открывается. Затем открывается VT4 и реле Р2 включает стиральную машину. В то же время, вторая секция S7 размыкает цепь подачи высокого уровня на вывод 11 D3. И счетчик начинает считать импульсы, поступающие на его вход (выв. 10) от мультивибратора.

Для того, чтобы на выводе 2 D3 появилась единица, нужно чтобы на вход (выв 10) поступило 4096 импульсов, что, при частоте импульсов 17 Гц требует четырех минут времени. Как только это происходит, единица через верхнюю секцию S7 поступает на базу VT2 и VT4 закрывается, а реле Р2 выключает стиральную машину. В это же время, единица поступает на вывод 13 D1.4. Элемент закрывается и импульсы от мультивибратора больше не поступают на вход (выв. 10) счетчика D3. Схема на D3 останавливается в таком положении.

Для того чтобы снова включить стиральную машину нужно нажать кнопку S11 (кнопка без фиксации). При этом происходит сброс счетчика и отсчет времени начинается снова. Конструкция модульного переключателя П2К такова, что при смене временного интервала нужно либо переключать через отжатие всех кнопок, либо, после каждой смены временного интервала нажимать кнопку «Повтор» (S11) чтобы включить стиральную машину.

Схема управления центрифугой выполнена на счетчике D2, она, в принципе, такая же, но только модульный переключатель (S1-S4) подключен на один разряд ближе к младшему разряду счетчика Поэтому, все интервалы в схеме на D2 в два раза меньше чем интервалы в схеме на D3.
