GPS приемники Magellan 2000, 3000, NAV6500
GPS приемники Magellan 2000, 3000, NAV6500Система GPS (Глобальная Позиционная Система) использует для определения места положения приемника сигналы соответствующих спутников, которые находятся на высоте 20000 км и совершают вокруг земли два оборота в сутки, непрерывно передавая информацию о точном времени и координатах своего положения: широте, долготе, и высоте.

Весь комплекс состоит из 21 спутника (не считая трех резервных), которые позволяют пользователю определить свое положение как в двухмерном пространстве (по поверхности земли) так и в трехмерном (плюс высота положения) в любой точке земли, а также на море и в воздухе.


Магеллан был одним из известнейших морских путешественников всех времен и народов. В 1517 году он с экспедицией на пяти кораблях, организованной для поиска Западного морского пути, исследовал Патагонию, дал имя Тихому Океану. Один из кораблей спустя пять лет вернулся в Испанию, но уже без руководителя экспедиции - завершив героическое кругосветное путешествие, доказавшее то, что земля круглая.

То же имя носит сейчас американская компания Magellan, производящая системы спутниковой навигации. Фирма первой начала выпускать переносные GPS приемники - электронные средства позиционирования, создав самый точный доступный навигационный прибор.

Фирма была создана около 10 лет назад, имея единственный капитал - идею наводнить мир миниатюрными и удобными спутниковыми навигационными устройствами. Через год в фирме работали уже пять человек, сейчас 250 - в основном специалисты высокого класса с опытом работы в военно космических 4 структурах США.

Первое изделие фирмы было выпущено в 1989 году - навигационный приемник спутниковых сигналов NAV 1000 - первое в мире портативное устройство такого назначения. В настоящее время в каталоге фирмы более 30 подобных устройств с разными областями применения. В 1995 году фирма выпустила первый прибор в ценовой нише до 200$. Он предназначен прежде всего для путешественников-любителей, которым нужно иметь четкую пространственную ориентацию в незнаком месте. Приемник пригодится охотникам, яхтсменам, горнолыжникам, рыбакам, автотуристам.

Разработана система была в 70-х годах в программе оборонного проекта, но сейчас она получила широкое новое "конверсионное использование".

Как пользоваться GPS приемником?

Каждая точка поверхности Земли имеет две координаты - широту и долготу. Эти координаты GPS приемник сообщает пользователю. Кроме того, приемник может найти дорогу в любую другую точку. Информация для этого отображается цифрами, или, что еще более удобно цифрами и графикой на своеобразной жидкокристаллической географической карте (дисплей прибора).

Для этого нужно ввести при помощи клавиатуры координаты интересующей точки. Затем процессор сравнивает эти координаты с вашими (по данным положения приемника) и вычисляет направление движения и расстояние. Наблюдая за стрелкой аппарата во время движения, можно безошибочно добраться до цели.

В процессор приемника можно ввести множество таких точек, облегчая возвращение обратно, или нахождение такого места, где вы еще не были.
Принципиальной основой системы глобального позиционирования является одновременный анализ сигналов поступающих от нескольких спутников сразу.

Точные географические координаты вычисляются GPS приемником по установленной программе, в которой для анализа необходимо иметь сигналы как минимум трех спутников (обычно в зоне , уверенного приема их более десяти). Для трехмерного позиционирования необходимо как минимум четыре спутника.

Точность определения местоположения для разных моделей от 25 до 1000 метров даже при самых неблагоприятных условиях приема.

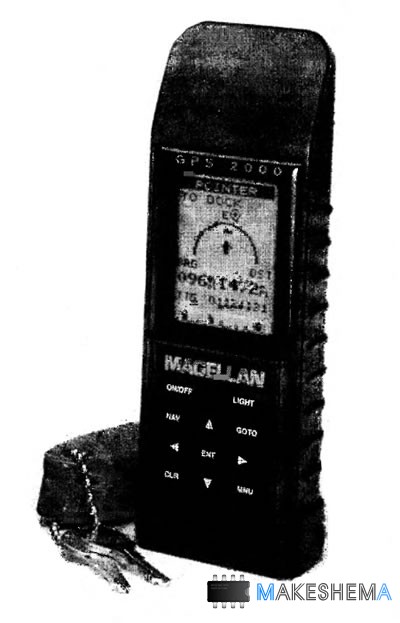

GPS приемники Magellan 2000, 3000, NAV6500Модель GPS 2000 способна запомнить до 100 точек маршрута по данным, введенным в точке пребывания или на основе географической карты. Для получения информации о направлении к цели путешествия нужно ввести в аппарат координаты места и нажать GoTo. Более того, аппарат позволяет ввести до 29 промежуточных точек или остановок на маршруте.

Отображение информации на экране в четырех режимах - направление (графическое изображение компаса), - картирование (изображение географической карты с указанием маршрута в сравнении с реально пройденным), - навигационные данные (широта, долгота, скорость движения, время прибытия в следующую точку), -позиционирование (координаты места нахождения).

Одновременно с навигационными данными на экране присутствует стрелка, показывающая правильное направление движения.

GPS 2000 имеет размеры карманного радиоприемника питается от четырех гальванических элементов, время непрерывной работы от такого источника 17 часов. При замене элементов все данные сохраняются. При истощении батареи аппарат автоматически переходи в экономичный режим, сохраняя информацию в течении 6 месяцев.

GPS3000 в основном предназначен для мореплавателей, и имеет значительно большие возможности. Увеличен объем памяти, возможно масштабирование электронной карты , дополнительно -астрономическая пяти языков, информация - восход, закат Солнца, фазы Луны, и т.д.(дает возможность определить время прилива, отлива). В память можно ввести до 200 точек маршрута.

NAV 6500 chartplotter фирмы Magellan обладает максимумом возможностей, на которые можно рассчитывать при современном развитии техники. Это полноценная система - картографирования и навигации.

Десятиканальные приемник обеспечивает непрерывный анализ принимаемой информации и непрерывное отображение нужных пользователю данных. На отображаемую дисплеем электронную карту можно наложить индикатор планируемого курса. При этом карту можно расположить традиционно (север в верху) или повернуть как удобно.

На длинных морских переходах система учитывает , кроме других данных, скорость судна . В память можно записать до 500 точек маршрута с их кратким описанием и до 25-ти полноценных маршрутов обратного следования. Но это еще не все, аппарат общается пользователем на любом из пяти языков.

И в заключение, если на борту судна, лодки, автомобиля или в кармане путешественника находится маленькое навигационное устройство GPS , то нет опасений заблудиться.

Система глобального позиционирования уже нашла множество разнообразный применений. С одной стороны максимальный вариант системы служит безопасности США, с другой её преимущества стали доступны всем и каждому, практически во всех областях деятельности человека.
