Автомат управления освещением своими руками
Автомат управления освещением своими рукамиАвтомат управления освещением имеет двухканальное последовательное управление от оптоэлектронного датчика и от акустического. В результате днем, когда светочувствительная поверхность фоторезистора (оптоэлектронного датчика) освещена солнечным светом, пусть даже рассеянным или отраженным, питание на систему управления лампой не поступает и автомат не восприимчив к звукам. С наступлением темноты ситуация меняется, фоторезистор больше не получает достаточно световой энергии и включается питание на систему управления лампой.


Теперь при появлении звуков в зоне действия микрофона свет будет включаться, и через некоторое время после наступления тишины - выключаться.

Принципиальная схема показана на рисунке 1. Оптоэлектронный канал построен на транзисторах VT1-VT3 и представляет собой усилитель напряжения между базой и коллектором транзистора VT1, которое является падением напряжения на фоторезистора R3. Начальную точку устанавливают при помощи резисторов R4 и R5.

В результате при достаточном освещении поверхности фоторезистора на коллекторе VT3 устанавливается нулевое напряжение, при недостаточном - устанавливается напряжение 12 В. Конденсатор С1 служит для исключения реакции фотодатчика на такие кратковременные явления, как например свет фар проезжающего автомобиля.

Второй канал - акустический, в его основе электретный микрофон М1 и усилитель с изменяемым коэффициентом усиления на ОУ D1. При помощи переменного резистора R17 можно изменять глубину отрицательной обратной связи ОУ и таким образом, регулировать усиление.

С выхода ОУ усиленный до амплитуды в 8-12В сигнал поступает на вход одновибратора на логических элементах микросхемы D2. Одновибратор
воспринимает любой перепад на своем входе и преобразует его в положительный импульс длительностью около одной минуты. Этот импульс открывает транзисторный высоковольтный ключ на VT4, а коллекторной цепи которого включено электромагнитное реле Р1.

Реле рассчитано на напряжение 55В и питается непосредственно от сети переменного тока 220В через выпрямитель на диоде VD5, последовательно с которым включено гасящее сопротивление на резисторах R12 и R21. Контакты репе управляют осветительной лампой.

Источник питания электронной схемы - бестрансформаторный, гальванически связанный с электросетью (это нужно учитывать при работе с прибором, требуется тщательное изолирование и другие меры электробезопасности).

Автомат управления освещением своими руками

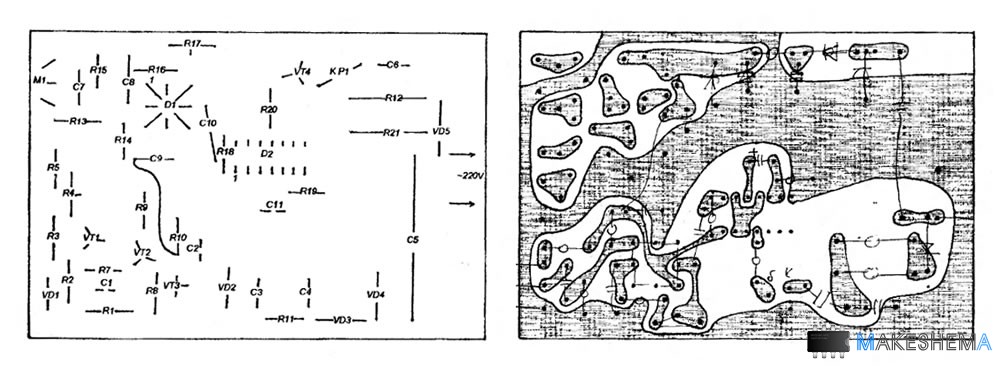

Избыток напряжения гасится реактивным сопротивлением конденсатора С5. Затем следует выпрямитель на диодах VD3 и VD4, а также параметрический стабилизатор на стабилитроне VD2 и резисторе R11. Электронная часть устройства смонтирована на одной односторонней печатной плате, изображенной на рисунке 2.

Корпус устройства должен быть сделан водонепроницаемым и не допускать попадания света от лампы на фоторезистор.
