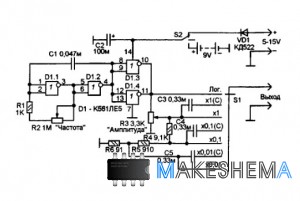

Схема генератора низких частотПри ремонте и налаживании низкочастотной аппаратуры и логических схем желательно иметь под рукой генератор прямоугольных импульсов низкой частоты, частоту и амплитуду которых можно регулировать в широких пределах. На рисунке приводится схема такого генератора. Частоту вырабатываемых им импульсов можно плавно регулировать от 10 Гц до 10 кГц, а амплитуду от логического уровня до нескольких милливольт. Схема представляет собой обычный несимметричный RC-мультивибратор на логических элементах микросхемы К561ЛЕ5 (или К561ЛА7, значения не имеет).



Частота от 10Гц до 10 кГц регулируется переменным резистором R2 за один проход (один диапазон).

Это усложняет точность установки частоты, но данный прибор и не предназначен для генерации точной частоты. Его задача в проверке прохождения сигнала через каскады или элементы схемы.

С выхода мультивибратора импульсы поступают на буфер, собранный на двух инверторах D1.3 и D1.4, включенных параллельно. Выходные цепи переключаются миниатюрным галетным переключателем S1. В крайне верхнем (по схеме) положении на выход импульсы поступают непосредственно с выходов элементов D1.3 и D1.4.

Этот режим подходит для проверки логических схем, так как импульсы имеют логический уровень. При проверке логических схем желательно питать пробник от источника питания проверяемой схемы, при этом логический уровень выхода пробника будет соответствовать логическому уровню проверяемой схемы.

Для этого выключатель - переключатель питания S2 устанавливают в показанное на схеме положение, и подают внешнее питание (допустимые пределы от 5 до 15V). В среднем положении S2 питание выключено, а в нижнем - от девятивольтовой батареи.

В остальных положениях S1 пробник применяется для проверки низкочастотных трактов аналоговых схем. Уровень регулируется переменным резистором R3 «Амплитуда». В зависимости от положения S1 можно выбрать выходной уровень без деления (х1), а так же пониженный в 10 раз (х0,1) и в сто раз (х0,01), с разделительным конденсатором на выходе - х1(С), х0,1(С), х0,01(С), или без разделительного конденсатора (х1,х0,1,х0,01).

Ступенчатый делитель амплитуды выходного сигнала сделан на резисторах R4-R6, плавный - на резисторе R3. Практически, пользуясь этими органами управления, можно изменять размах от 8,5V до 5-10 mV.

Прибор собран в полукруглом школьном пенале. Органы управления установлены на его плоской стороне. Выходные контакты сделаны в виде щупа - иглы и провода с крокодилом для подключения к общему проводу исследуемой схемы. Для внешнего питания - гнезда, к которым можно подключить два провода со штекерами и крокодилами.

S1 - миниатюрный галетный переключатель на восемь положений (используется только семь). S2 - микротумблер - переключатель с нейтральным положением. Переменные резисторы группы «А» (линейная зависимость).

Если прибор собран без ошибок и из исправных деталей, - работает сразу после первого включения. При желании можно точно установить границы перестройки частоты подбором R1 и С1.
