Схема тест-генератора
Схема тест-генератораСведение лучей одна из наиболее трудоемких операций при настройке любого цветного телевизора, как с дельта-кинескопом, так и планарным расположением лучей (с само-сведением). Для этой операции, а также для установки геометрии изображения, требуется сигнал сетчатого поля, полученный либо от сложного и дорогого генератора испытательных сигналов, либо от простого устройства, получающего управляющие сигналы от систем телевизора. В первом случае требуется дорогостоящий генератор, во втором - нужно что-то паять в схеме телевизора.



Этот прибор представляет прибор представляет собой компромиссный вариант, он значительно проще генератора испытательных сигналов и не требует никакого вмешательства в схему телевизора с его выхода сигнал поступает на видеовход для подключения видеомагнитофона), но он вырабатывает только один

испытательный сигнал - сетку 24 на 18 квадратных клеток, питается от четырех элементов типа "АА" (А316) и из органов управления имеет только выключатель питания и регулятор уровня выходного сигнала.

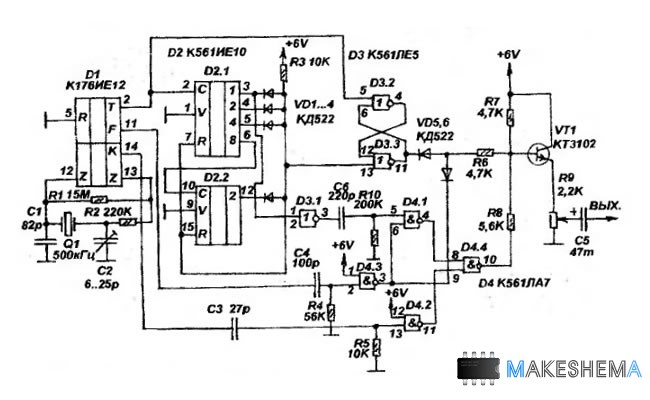

Принципиальная схема генератора показана на рисунке. Все исходные сигналы вырабатывает кварцевый генератор-счетчик на часовой микросхеме D1, что обеспечивает высокую стабильность изображения. Формирователи строчных синхроимпульсов, а также импульсов вертикальных и горизонтальных линии выполнены на дифференциальных цепях C4R4, C3R5. и C6R10 соответственно.

Формирователь кадровых синхроимпульсов содержит делитель частоты на микросхеме D2, счет которой ограничивается диодами VD1-VD4 на уровне "39", и RS-триггер на D3.2 и D3.3.

С вывода 2 D1 импульсы частотой 1954Гц поступают на счетный вход счетчика D2, который считает до 39-ти В результате в точке соединения диодов VD1-VD4 появляются короткие импульсы с частотой следования 20 mS. поступают на RS-триггер. На второй вход этого триггера приходят импульсы с вывода 2 D1, определяющие длительность кадровых СИ.

Кадровые и строчные синхроимпульсы, через диоды VD5 и VD6, а также и импульсы вертикальных и горизонтальных пиний поступают на сумматор, выполненный на резисторах R6-R8. Далее комплексный видеосигнал поступает на эмиттерным повторитель на транзисторе VT1.

Транзистор можно заменить на шло. КТ312, диоды КД522 можно заменить на любые малогабаритные, можно даже Д9. Роль выключателя питания выполняет тумблер (на схеме источник питания и выключатель не показаны. + питания поступает на выводы 16 D1 и D2 и на выводы 14 D3 и D4, соответственно, минус на выводы 8 и 7). Кварцевый озонатор на 500 кгц в металлическом корпусе.

Монтаж объемный, в пластмассовой коробке размерами 121X63X43 мм. Все микросхемы, резонатор, приклеены к дну коробки "вверх ногами" Монтаж ведется на их выводах. Отсек питания отгорожен при клееной пластмассовой перегородкой. Тумблер и резистор R9 установлены в отверстиях, просверленных в крышке коробки

Выход сделан через коаксиальный разъем от видеомагнитофонов типа Азия". подключение к телевизору производится при помощи кабелей, для подключения видеомагнитофона на воспроизведение.

Для настройки генератора потребуется осциллограф и частотомер. Сначала нужно проверить наличие импульсов частотой 500 кГц на выводе 14 D1. Точно частоту можно установить подстройкой С2. Затем нужно измерить длительность импульсов на выводе 3D4 и подбором номинала R4 установить 5...6 mkS.

Теперь нужно подать сигнал на видеовход исправного телевизора Подбором номинала R10 установите такую длительность импульсов горизонтальных линий, при которой эти линии развернуты на всю ширину экрана. Если длительность мала, то линии будут коротки, если велика они будут неравномерной толщины.

Затем подбором R5 нужно установить длительность вертикальных линий, чтобы они были развернуты на всю высоту экрана и их толщина была равна толщине горизонтальных. Амплитуду импульсов изображения, на уровне 75% от импульсов синхронизации нужно установить подбором номинала R8.

При монтаже на печатной плате прибор можно сделать в виде щупа, который можно втыкать в нужный контакт видеоразъема телевизора и при помощи крокодила соединять с общим проводом При этом прибор можно питать от четырех дисковых батареек типа AG13 или через пераметрическмй стабилизатор от источника +12В телевизора.
