Схема многоканального музыкального звонка
Схема многоканального музыкального звонкаЗвонок предназначен для персонального вызова до десяти различных абонентов. Он может быть установлен в квартире коммунального или гостиничного типа, на этаже общежития или в другом месте, где есть одна общая входная дверь, но установка домофона не желательна. Звонок состоит из клавиатуры, расположенной на входной двери, состоящей из кнопок числом до десяти и резисторов, сопротивления которых индивидуальны для каждого из вызываемых абонентов, и, в сущности, служат кодом. А так же, из абонентских блоков, соединяемых общим трехпроводным кабелем с клавиатурой и общим источником питания.

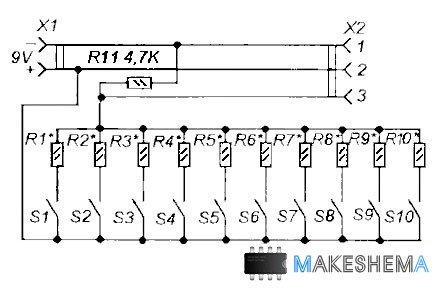

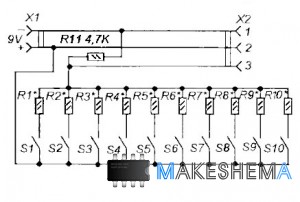

Принципиальная схема клавиатуры показана на рисунке 1. Она состоит из набора кнопок и резисторов. При нажатии любой из кнопок образуется делитель напряжения из резистора R11 и одного из резисторов R1-R10, сопротивления которых устанавливают экспериментально Величина напряжения на выходе этого делителя и есть код. по которому определяется номер абонента, к которому адресован звонок.

Клавиатура через разъем Х2 соединяется с трехпроводной линией передачи, а через разъем Х1 с источником питания, роль которого может выполнять, например, сетевой адаптер для портативной аппаратуры или телеигровой приставки типа «Денди». Преимущество такой клавиатуры в высокой надежности и механической прочности, а так же, в отсутствии каких-либо ценных предметов, могущих стать объектом воровства.

Число кнопок в клавиатуре показанной на рисунке дано максимальное. Реально, оно зависит от числа вызываемых абонентов, но не может быть более 10. Блок кнопок с резисторами располагается у входа, снаружи. На рисунке 2 приведена схема одного из абонентских блоков, которых может быть до десяти. Отличаются блоки только подключением точки соединения резистора R14 и светодиода HL1 к выходу микросхемы А1.

Разъем Х2 подключается к трехпроводной линии, идущей от клавиатуры К этой линии параллельно подключены все абонентские блоки Через неё поступает на абонентский блок питание и кодовое напряжение.

В основе схемы абонентского блока лежит поликомпараторная микросхема LM3915, включенная по схеме индикатора постоянного напряжения методом светящейся точки. На выходы этой микросхемы можно подключить десять светодиодов. И при определенной установке сопротивлений резисторов R1-R10 клавиатуры, каждый светодиод будет зажигаться, обозначая нажатие соответствующей кнопки. В данном случае, абонентский узел должен реагировать на нажатие кнопки, вызывающее зажигание светодиода, подключенного к выводу 10 А1.

Схема многоканального музыкального звонкаСобственно звонок выполнен на микросхеме А2 УМС8-08 по схеме музыкального звонка с последовательным перебором мелодий Роль кнопки, запускающей звонок и осуществляющей выбор музыкального фрагмента выполняет транзисторный ключ VT1. Если на клавиатуре нажимают кнопку, от которой зажигается светодиод HL1, на нем возникает напряжение, поступающее через резистор R14 на базу транзистора VT1 и открывающее его.

Что приводит к подаче питающего напряжения на выводы 13 и 6 А2 А это приводит к запуску музыкального синтезатора на воспроизведение музыкального фрагмента, стоящего под номером 1 в его «репертуаре». Воспроизведение продолжится и после отпускания кнопки {после закрывания VT1) и будет звучать, пока не завершится начатый музыкальный фрагмент. Если до окончания звучащего музыкального фрагмента нажать кнопку повторно, - микросхема А2 перейдет на воспроизведение следующего музыкального фрагмента

Микросхема УМС8-08 требует питания напряжением 1,5-2,5V. в данной схеме это напряжение создается параметрическим стабилизатором на светодиоде HL2 и резисторе R16. Падение напряжения на светодиод АЛ307 составляет около 1,8V. Этим напряжением и питается синтезатор А2 Одновременно, светодиод HL2 служит индикатором включенного состояния.

Воспроизводится музыкальный фрагмент при помощи миниатюрного динамика В1 от импортного телефонного аппарата.

Кнопки - любые, без фиксации, например, тумблерные или домофонные. Разъем Х1 должен соответствовать источнику питания. Источник питания может быть подключен в любом месте на всей протяженности линии связи, например, возле входной двери или у одного из абонентов. Тип разъемов Х2 значения не имеет, важно не перепутать контакты.

Микросхему LM3915 можно заменить аналогичной LM3914, LM3916 или использовать другую поликомпараторную микросхему, обеспечивающую индикацию светящейся точкой (индикация «светящийся столб» не подходит), включив её по типовой схеме. Светодиоды любого типа, с напряжением падения 1,5 - 2,4V. Транзисторы КТ315 и КТ361 можно заменить на КТ3102 и КТ3107, соответственно
