Схема автомобильной радиостанции 27 МГц
Схема автомобильной радиостанции 27 МГцАвтомобильная радиостанция предназначена для работы в салоне легкового автомобиля. Она имеет четыре)частотных канала,частотную модуляцию, и два варианта выполнения выходного каскада. В первом выходная мощность на нагрузке 75 Ом - 2 вт, во втором - 30 вт. Соответственно отличается и дальность связи. Принципиальная схема приёмного тракта радиостанции показана на рисунке 1. Через переключатель режимов на контакт 2 этой платы поступает ВЧ сигнал от антенны.


Технические данные:

1. Диапазон - 27 мгц
2. Напряжение питания +12В (+-2В)
3. Чувствительность приёмного тракта при соотношении сигнал/шум-3:1 - 0,25-мкв.
4. Избирательность по соседнему каналу 46 дб
5. Избирательность по зеркальному каналу - 26 дб
6. Выходная мощность передатчика 2 вт или 30 вт
7. Девиация частоты 3 кгц.


Полоса частот диапазона выделяется контуром L1C3. Диоды D1 и D2 служат для ограничения входного сигнала для предотвращения выхода из строя полевого транзистора VT1, который работает в УВЧ.

Коэффициент усиления этого устанавливается напряжением смещения на втором затворе VT1, это напряжение регулируется подстроенным резистором R1. В стоковой цепи транзистора включен контур L2C4, который как и входной выделяет полосу частот диапазона. Наличие двух контуров способствует увеличению селективности по зеркальному каналу.

Далее, выделенный и усиленный сигнал поступает на преобразователь частоты на микросхеме А1. Катушка связи L3 согласует контур L2C4 с входным сопротивлением симметричного входа смесителя микросхемы. Частоту гетеродина, которая отличается от частоты принимаемого сигнала на 465 кгц, определяет один из кварцевых резонаторов Z2-Z5, которые включаются секцией переключателя каналов SB1.1. Число каналов может быть уменьшено или увеличено в этом случае, соответственно изменится количество резонаторов.

Напряжение промежуточной частоты 465 кгц выделяется в контуре L4C7, включенном на выходе смесителя микросхемы. С катушки связи L5 напряжение ПЧ поступает на пьезокерамический фильтр Z1 который, в сущности, определяет всю селективность по соседнему каналу. С выхода этого фильтра напряжение ПЧ поступает на узел, на микросхеме А2, который содержит усилитель-ограничитель ПЧ, частотный детектор, систему шумоподавления и предварительный ЗЧ усилитель.

Эта микросхема разрабатывалась для радиовещательной аппаратуры и имеет систему АПЧ и индикации настройки, в данной схеме частота гетеродина стабилизирована кварцем и плавно нет перестраивает, поэтому в АПЧ и индикаторе нет необходимости.

Система БШН микросхемы используется как шумоподавитель радиостанции. Сущность её работы заключается в тон, что при отсутствии сигнала на включенном канале встроенный предварительный УЭЧ микросхемы блокируется. Таким образом в ждущем режиме радиостанция не издает шумовых звуков. Контур L6C20 работает в Частотном детекторе. Уровень срабатывания шумоподавителя устанавливается переменный резистором R7, он выводится на переднюю панель.

С выхода встроенного усилителя, через фильтрующую цепочку R8C21 низкочастотный сигнал поступает на регулятор громкости - R12, и далее на двухкаскадный УЗЧ на транзисторах VT2-VT4, этот усилитель нагружен на динамическую головку, которая расположена в выносной трубке. Эта-же головка выполняет роль микрофона в режиме передачи. Переключение режимов производится с помощью реле, которое управляется кнопкой "приём"-"передача", расположенной с торца выносной трубки. Реле коммутирует антенну и источник питания.

Рис.2
Схема автомобильной радиостанции 27 МГцНа рисунке 2 изображена схема передатчика. Как отмечалось, возможны варианты радиостанции с передатчиком мощностью 2Вт или 30 Вт. В первом случае используется плата передатчика, которая содержит каскады на транзисторах VT1-VT4.

С выходного контура - L3C10C11 сигнал поступает, в случае с мощностью 2 Вт, непосредственном в антенну. При мощности 30 вт используется дополнительный усилитель мощности на транзисторах VT5 и VT6. Сигнал с выхода двухватного передатчика, в этом случае поступает на его вход, а на антенну с усилителя мощности.

ЗЧ напряжение от микрофона, роль которого выполняет динамик, поступает на двухкаскадный усилитель-ограничитель на VT1 и VT2. Для реализации вызова используется цепь положительной обратной связи на элементах R5C3, которая в режиме вызова включается переключателем SB2.

С выхода усилителя сформированное модулирующее напряжение поступает на варикапную матрицу, которая включена в частото-задающую цепь задающего генератора на VT3. Изменение емкости варикапов приводит к изменению частоты несущей относительно частоты,определяемой частотой включённого переключателем SB1.2 резонатора.

В коллекторной цепи VT3 включен контур, настроенный на середину диапазона. Частотно-модулированный сигнал с этого контура, через катушку связи L2 поступает на выходной каскад на VT4. B коллекторной цепи которого включен фильтр на L3C10C11. Он служит дли подавления гармоник и согласования выходного каскада с нагрузкой - антенной или входом усилителя мощности.

Выходной усилитель мощности на 30 вт выполнен на транзистоpax VT5 и VТ6 по двухтактной схеме. Напряжение смешения на базах этих транзисторах задаётся резисторами R13 и R14, номиналы которых подбираются при настройки. С выхода двухватного усилителя сигнал поступает на трансформатор Т1, основная задача которого-установка противофазных напряжений на базах транзисторов.

Выходной каскад нагружен обмотками трансформатора Т2. С выхода, через согласующий трансформатор Т3 ВЧ напряжение поступает на ФНЧ на элементах L4C21C22C23C24, который формирует выходной сигнал и согласует выходной каскад с антенной по сопротивлению.

Схема соединений плат радиостанции с навесными элементами показана на рисунке 5. На печатных платах монтируются детали приёмного тракта и передатчика на 2 Вт. Усилитель мощности монтируется в задней части корпуса, в экранированном отсеке на изоляционной панели со стойками, к которым припаиваются все элементы. Транзисторы установлены на радиаторы, а трансформаторы привинчены болтами с изоляционными шайбами.

Рис.3

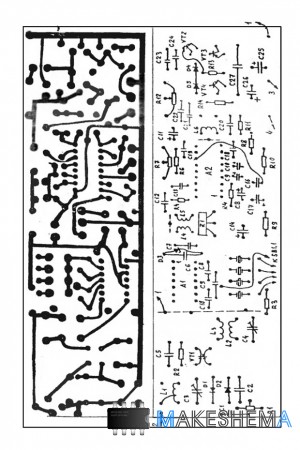

Схема автомобильной радиостанции 27 МГцПечатная плата радиоприемного тракта изображена на рисунке 3. В радиоприёмном тракте используются резисторы МЛТ-0.125, переменные резисторы СП3-3 на 0,125 Вт. Электролитические конденсаторы - К50-16 на 16В, остальные конденсаторы КМ, КТ, К10-7, подстроенные типа КПК. Транзисторы могут иметь любой индекс.

Микросхему А1 можно заменить на К526ПС1 или КФ174ПС1, но в этом случае придется переделать разводку платы. С изменением разводки можно использовать вместо А2 - К174УР4. но в этом случае не будет шумоподавления и несколько снизится чувствительность.
