Модернизация схемы дистанционного управления телевизором
Модернизация схемы дистанционного управления телевизоромЭта система дистанционного управления (СДУ) представляет собой модернизированный вариант описанной схемы дистанционного управления телевизором. Модернизация, направлена на увеличение числа команд и усовершенствование выключателя питания телевизора, с целью снижения числа сбоев.



Система позволяет при помощи инфракрасных лучей, с расстояния до пяти метров переключать программы телевизора (в отличие от исходного варианта переключение происходит не по кольцу, - здесь имеется отдельная кнопка для каждой программы), выполнять регулировки громкости, яркости и контрастности в обе стороны, ступенчато, по 16-ти ступенькам, и выключать телевизор.

Блок, установленный в телевизоре питается от источника телевизора 12В, поэтому включение телевизора производится его штатным выключателем, в котором удалён фиксатор, а выключение при помощи пульта дистанционного управления.

Принципиальная схема пульта показана на рисунке 1. Он содержит тактовый генератор прямоугольных импульсов, счетчик с изменяемым, коэффициентом деления, одновибратор для управления предустановкой этого счетчика, и выходной ключевой каскад с инфракрасным светодиодом в нагрузке.

Тактовый генератор выполнен на элементах D1.1 и D1.2 микросхемы К561ЛЕ5. Элементы включены для работы в режиме инверторов (оба их входа соединены вместе). Генератор вырабатывает импульсы частотой 625 гц. Поскольку напряжение переключения КМОП элементов не равно половине напряжения питания, то для симметрирования формы выходных импульсов в генераторе введена корректирующая цепь R1 VD2.

Импульсы от генератора поступают на вход двоичного счетчика D2, который включен для работы в режиме обратного счета. Счетчик имеет возможность блокировать тактовый генератор отрицательным перепадом со своего выхода переноса "Р". В тоже время импульсы от тактового генератора поступают и на выходной каскад на транзисторах VT1 и VT2 на выходе которого включен светодиод VD29.

Принцип работы схемы состоит в той, что счетчик D2 ограничивает число импульсов, выработанных после нажатия кнопки, генератором, и поступивших на вход светодиодного излучателя, количеством, от 1 до 15, соответственно нажатой кнопке. Таким образом формируются пачки вспышек инфракрасного излучения с частотой 625 гц, число импульсов света в пачке определяет номер включенной команды. При каждом нажатии на кнопку формируется одна пачка.

Схема работает таким образом. В исходном состоянии на выходе "P" счетчика D2 нудь, который через диод VD1 замыкает на общий провод входы первого элемента генератора - D1.1. В результате на выходе генератора формируется напряжение нулевого уровня и генерация отсутствует. При нажатии на одну из кнопок, например на S3 на входы предустановки счетчика "1" и "2" через диоды VD3 и VD4 поступает логическая единица, при этом на остальные входы, через резисторы R5 и R6 - нули.

Таким образом диодная матрица формирует код десятичного числа "3" - 0011. Одновременно через диоды VD25 и VD26 напряжение с кодов "1" и "2" D2 поступает на вход одновибратора на элементах D1.3 и D1.4. Этот одновибратор, формирует короткий положительный импульс, длительность которого-значительно меньше длительности удержания кнопки в нажатом положении.

Этот импульс поступает на вход включения предустановки счетчика - "S”, к число 0011 записывается в счетчик. В результате счетчик переходит из нулевого в установленное значение и на его выходе переноса "Р" появляется единица. Диод VD1 оказывается включенным в обратном направлении и больше не может удерживать тактовый генератор в установившемся положении. Генератор запускается, и импульсы от него поступают на выходной каскад на VT1 и УТ2 и счетный вход "С” счетчика.

Счетчик начинает считать в сторону убивания от трех (код ООН) и по истечении трех импульсов, он снова переходит в нулевое состояние. Нуль с выхода переноса блокирует тактовый генератор и схема, передав одну команду, переходит в исходное состояние, до следующего нажатия на одну из кнопок.

Таким образом при каждом нажатии на кнопку передается одна пачка, которая включает нужную программу или нзненяет положения регуляторов на одну ступень. Такая схема имеет недостаток, по сравнению с фабричными СДУ - при регулировках регулируемая величина иэненлется соответственно числу последовательных нажатий ка кнопку, а не в соответствии с временен её удержания в нажатом положении.

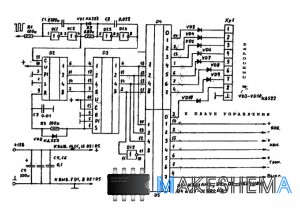

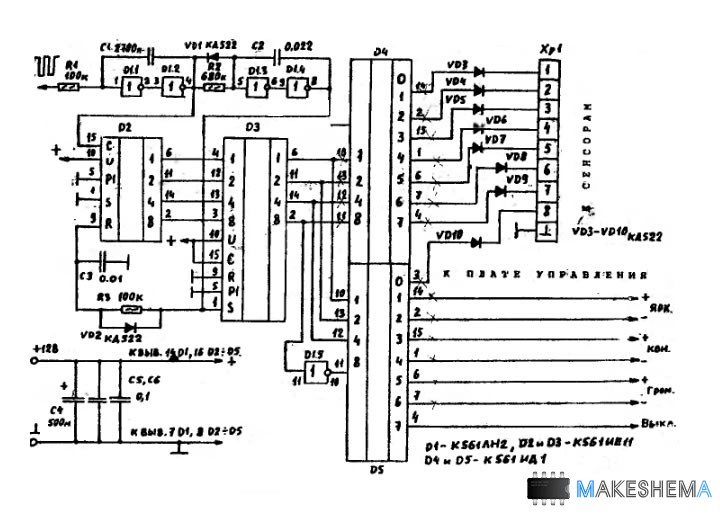

Модернизация схемы дистанционного управления телевизоромСхема дешифратора команд показана на рисунке 2. Его основная функция состоит в преобразовании импульсного сигнала, поступающего от фотоприёмника в командные импульсы на его выходах.

Дешифратор состоит из формирователя информационных импульсов формирователя сигнала окончания пачки, счётчика информационных импульсов, регистра и дешифратора команды импульсов.

Формирователь информационных импульсов выполнен на элементах 01.1 и D1.2, резисторе R1 и конденсаторе С1 - Устройство имеет свойства интегрирующей цепи и триггера Шмитта. Его выходные импульсы несколько задержаны относительно входных и имеют крутые фронты независимо от длительности фронтов входных импульсов. Кроме того такой формирователь подавляет импульсные помехи малой длительности.
