Схема видеомонитора для Синклера
Схема видеомонитора для СинклераЭтот цветной видеомонитор предназначен для работы с персональными компьютерами (Синклер) на базе процессоров Z-80 или КР580. В его основе лежит схема стандартных цветных телевизоров 3-УСЦТ. Из схемы удалены узлы радиоканала, цветного декодирования, используется цветной кинескоп 32ЛК2Ц или 51ЛК2Ц с самосведением. Достоинство монитора состоит в том, что при его изготовлении можно, как самостоятельно делать платы, так и воспользоваться готовыми узлами от телевизоров УСЦТ, однако при этом увеличивается глубина корпуса монитора из-за меньшей компактности УСЦТ-вских плат.





Практически это половина модуля цветности МЦ31 по количеству деталей и треть по занимаемому пространству. Однако если имеется не кондиционный блок с исправными видеоусилителями и микросхемой К174ХА17 имеет смысл его использовать, в этом случае его нужно подключить в соответствии со схемой, в крайнем случае участок его платы с схемой обработки цветового сигнала можно отрезать.

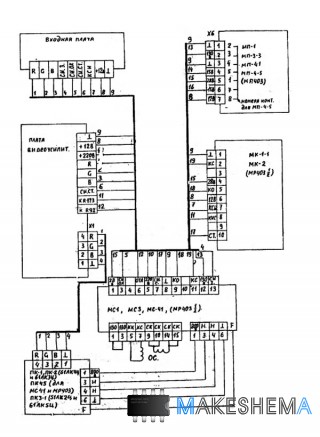

Схема видеомонитора для СинклераОтносительно блоков развёртки, здесь могут быть самые разные варианты. На рисунке 4 показана схема жгутового соединения при использовании от монитора входной платы с узлом синхронизации и платы видеоусилителей, с самыми разнообразными блоками питания, кадровой и строчной развёрток. Большинство блоков питания стандартных телевизоров имеют выходные напряжения, отличающиеся от указанных на схеме не более чек на 10%.

Это касается блоков МП-1, МП-3-3, МП-41 и МП-4-5, правда МП-4-5 имеет отличающуюся разводку напряжений по контактам, номера контактов для него особо отмечены на схеме. Блок МП-403 имеет вместо напряжения 26В - 18В, это не позволяет ему работать вместе с блоками развёрток МК-1-1 и МК-2. Но его то-же можно использовать в паре с общин блоком разверток МР403 иди после замены импульсного трансформатора на ТПИ-4-2. Если в вашей блоке уже стоит такой трансформатор не удивляйтесь, некоторые заводы выпускают МП403 с напряжением 28В.

Блоки развёрток без изменений можно использовать любые из показанных на схеме, в любой сочетании (кроме МР403), но только если используется кинескоп с планарными лучами (51ЛК2Ц, 61ЛК5Ц). При использовании кинескопов 61ЛК3Ц или 61ЛК4П возникают проблемы с блоком сведения.

Как известно плата сведения, которая работает с блоком сведения этих кинескопов, питается напряжениями, поступающими от платы строчкой развертки, кроме того требуется узел коррекции растра СКР1 с системой коррекции горизонтальных линий. В этом случае нужно использовать только строчный блок -МС-1 с субмодулем коррекции растра СКР-1 и платой сведений.нужно использовать и плату кинескопа только ПК-1 или ПК-2 с панелью для подключения дельта-кинескопа.

С кинескопами с планарными лучами (самосведением) можно использовать любые сочетания МС и МК с любым СКР. Однако при этом нужно с осторожностью подходить к выбору платы кинескопа. Дело в том, что блоки МС-1 и МС-3 не содержат резисторов ограничения и регулировки фокусирующего и ускоряющего напряжения, по этому с ними нельзя использовать плату кинескопа ПК 45, которая то-же не имеет этих резисторов. В результате при включении видеомонитора ток лучей будет завышен и это приведёт к прожиганию, и иногда разгерметизации кинескопа. С МС-1 и МС-3 можно использовать только ПКЗ-1 (для планарного кинескопа).

В то-же время с МС-41 можно использовать как ПК45 так и ПКЗ-1 , во второй случае нужно либо удалить с платы кинескопа лишние резисторы (они есть на плате МС-41),либо поставить их движки в максимальное положение, это-же касается и платы МР403, которая содержит строчную и кадровую развёртки.

Схема видеомонитора для СинклераЧто касается питания этого блока, ему требуется напряжение не 28В, а 18В, поэтому здесь нужно использовать исключительно МП403 на 18В или заменить в другой блоке импульсный трансформатор ТПИ-4-2 на ТПИ-8-1. Есть и другой выход, можно в разрыв провода, подающего на развёртку напряжение 28В включить проволочный резистор на 5Вт, сопротивлением 27-33 Ома он погасит избыток напряжения.

Схему входной платы то-же можно изменить если использовать модуль синхронизации УСР он содержит узел синхронизации на микросхеме К174ХА11. Схема узла с этим модулем к другим решением входной цени показана на рисунке 5.
