Блок управления аудиоцентром
Блок управления аудиоцентромВ современной звуковоспроизводящей аппаратуре всё чаще используются электронные системы управления, считающие в себе квазисенсорные переключатели и регуляторы и системы дистанционного управления на инфракрасных лучах. В тоже время в магазинах радиодеталей все чаще можно встретить готовые узлы дистанционного управления телевизорами или наборы деталей для их самостоятельного изготовления. Это Обстоятельство побуждает к разработке схем квазисенсорного дистанционного управления для аудиоаппаратуры на базе этих наборов.





При работе с дистанционным управлением импульсный сигнал от фотоприемника поступает на вход "1N" платы, и через цепь R4 С1 на вход микросхемы..
Кварцевый резонатор Q1 стабилизирует частоту тактового генератора микросхемы, используется резонатор на 4,43 мгц. D1 имеет четыре выхода "1","2"."4","8" на которые поступает двоичный код числа от 0 до 16, в нашем случае от 0 до 11.

Блок управления аудиоцентромЭтот код соответствует номер кнопки, нажатой на пульте. Через преобразователи уровня на резисторах R9-R15 этот код поступает на дешифратор команд на микросхемах D2 - D5. Собственно дешифраторы выполнены на микросхемах D4 и D5, он преобразуют поступающий на их входы трёхразрядный код в десятичное число на выходе.

Таким образом первый дешифратор управляет 8-ю кнопками платы коммутации (рис.1), а второй остальными четырьмя. Каждый из этих дешифраторов может быть выключен подачей напряжения высокого уровня на вход 8. Эти входы используются для упорядочения работы дешифраторов и их выключения после окончания команды.

Функцией включения дешифраторов управляет сигнал с вывода 17 D1. Все то время, пока нажата кнопка пульта на этом выходе присутствует импульсный сигнал, который включает одновибратор на микросхеме D3. Положительный импульс, длительность которого определяется параметрами цепи С4 R17, поступает на входы элементов D2.1 к D2.2 и выходной уровень одного из этих элементов включает нужный дешифратор.

Если на выходе, "8" D1 нуль, на выходе элемента D2.2 тоже нуль и работает D4, если нажата кнопка с номером больше 8, на этой выходе единица и включается D5, D4 при этой выключен. Как только закончится импульс, выработанный одновибратором на D3 на 11-х выводах обеих дешифраторов установятся единицы и оба они будут выключены.

В тоже время триггеры платы коммутации (рис 1) останутся в включенной состоянии. Таким образом последовательным нажатием нескольких кнопок пульта можно каждый из триггеров установить в нужное положение.

Управление громкостью производится нажатием соответствующих кнопок на пульте или кнопок S3 или S4. При этом изменяется скважность импульсов на выводе 5 D1 и соответственно напряжение на С5. Через подстроечные резисторы это напряжение поступает на полевые транзисторы платы коммутации (рис.1).

Сигнал включения/выключения аудиоцентра формируется на выводе 19 D1. При нажатии кнопки "OFF" там нуль, при нажатии "ON" или включении любой кнопки (кроме громкости) пульта. Этот сигнал поступает на плату питания (рис.5) и управляет работой электромагнитного реле-выключателя.

Микросхема D1 питается напряжением 18В остальные микросхемы на рисунках 1 и 2 от источника 15В. Это напряжение снимается с стабилитрона VD3 (рис.2). Схема пульта изображена на рисунке 3. От типовой она отличается только подключением кнопок.

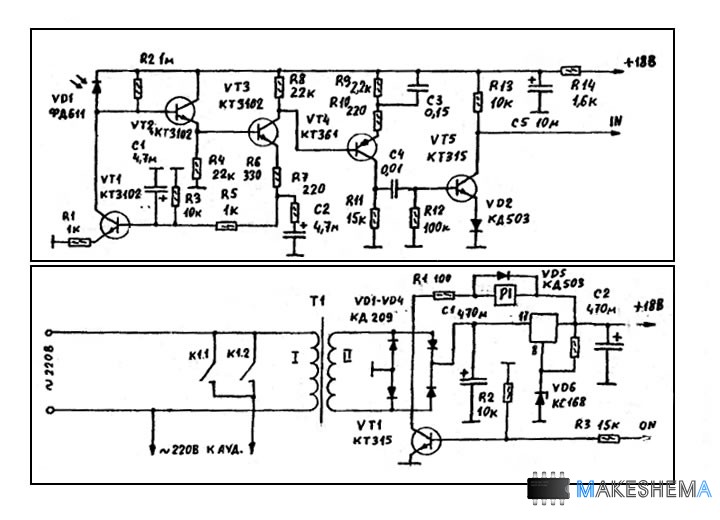

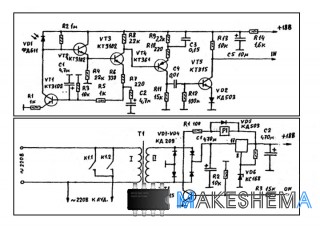

Схема фотоприемника на рисунке 4. Сигнал от фотодиода поступает на трехкаскадный усилитель на транзисторах VT2-VT4. На VT5 выполнен ключ-формирователь импульсов. R12 закрывает VT5 в то время когда нет сигнала. VT1 является динамической нагрузкой фотодиода и предназначен для подавления постоянного фона окружающего излучения.

На рисунке 5 схема источника питания. Он постоянно подключен к сети. При подаче единицы на R3 от вывода 19 Ш (рис.2) транзистор VT1 (рис.5) открывается и реле Р:1 замыкании контактами К1.1 и X1.2 включает аудиоцентр. При нуле на входе "ON" реле обесточено и его контакты разомкнуты.

При изготовлении системы использовались микросхемы, платы и другие детали, включая сетевой трансформатор и реле из набора для изготовления ДУ для телевизора. В принципе все детали (могут быть любого типа, трансформатор на выходное напряжение 17-20В, реле РЭС22 паспорт РФ4.500.121 или другое. Полевые транзисторы в плате коммутации можно заменить на КП350. Микросхемы могут быть из серии KS64, диоды КЛ521, КД522, светодиоды в пульте АЛ147 или два последовательно АЛ107. Индикаторные светодиоды в плате коммутации (рис.1) - АЛ102 или АЛ307.

Настройке сводится к согласованию частот тактовых генераторов пульта и дешифратора подбором номинала Н6 (рис-3) и установки равенства сигналов в каналах подстройкой R22 и R23 по рисунку 2.
