Схема СВ-передатчика
Схема СВ-передатчикаПередатчик работает на одной фиксированной частоте в диапазоне 27 МГц с частотной узкополосной модуляцией. Выходная мощность на нагрузке 50 Оm составляет 1.5W. Передатчик разрабатывался для работы в составе одноканальной СВ-радиостанции, питающейся от аккумуляторной батареи напряжением 11-15V. Есть микрофонный усилитель, на вход которого можно подать сигнал от динамика-микрофона, а так же, режим вызова. Принципиальная схема передатчика показана на рисунке.





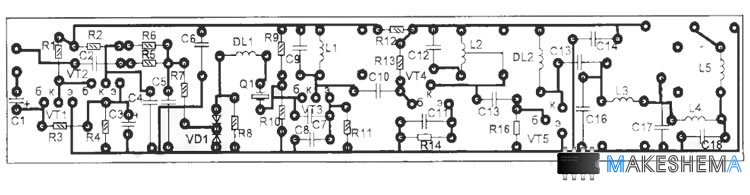

Катушки L1, L2, L3, L5 намотаны на пластмассовых каркасах диаметром 5 мм с подстроенными сердечниками из карбонильного железа. L1 - 10 витков, L2 - 5+5 витков, L3 - 8 витков, L5 - 12 витков. Все намотаны проводом ПЭВ 0,61. Катушка L4 - бескаркасная, она содержит 8 витков того же провода. Дроссель DL2 намотан на резисторе R15, содержит 30 витков провода ПЭВ 0,2.

Налаживание начинают с проверки работоспособности низкочастотного усилителя на VT1-VT2. Затем переходят к настройке задающего генератора. Предварительно, нужно отключить выходной каскад и усилитель ВЧ отпаяв резистор R12, а питание подавать непосредственно на С6. Контур L1-C9 нужно настроить на частоту резонатора Q1, настройку лучше всего контролировать при помощи ВЧ-осциллографа, подключив его через конденсатор небольшой емкости на базу VT4.

Затем, нужно нагрузить выходной каскад постоянным резистором сопротивлением 51 Оm мощностью 2 W (включить его параллельно С18) и восстановить пайку R12. Сначала отключить С13 от базы VT5 и настроить контур L2-C12 в резонанс на частоту Q1 (наблюдая осциллографом на левой обкладке С13). Далее, подключить С13 к базе VT5 и подключить вход осциллографа к вышеуказанному резистору, включенному параллельно С18. Настроить L3 добиваясь максимальных показаний неискаженной синусоиды.

Последний этап, - подстройка выходного каскада под рабочую антенну. Для этого нужен индикатор напряженности поля, роль которого может выполнять тот же осциллограф, на входе которого нужно включить объемную катушку из толстого намоточного провода. Расположив эту катушку примерно а метре от антенны настроить сначала L5 по максимуму показаний, а затем, немного подстроить L3.

Схема СВ-передатчика
