Схема видеомагнитафона Sanyo VHR-5100EE
Схема видеомагнитафона Sanyo VHR-5100EEСхема и описание видеомагнитофона SANYO VHR-5100EE. Этот видеомагнитофон выпускался с 1989г. по 1993 с некоторыми усовершенствованиями, которые касались, в основном системы автоматического регулирования (СР-А SERVO) рисунок 12. цифровая микросхем LC7416 была заменена более совершенной LС7419, при этом сохранилась их взаимозаменяемость, что важно для ремонта. Изменения, так-же, но в менее значительной степени коснулись тюнера и лентопротяжного механизма.





В режиме воспроизведения на вывод 2 1С201 поступает низкий логический уровень (нуль). При таком уровне микросхема переключается в режим воспроизведения. Теперь включается ключ подключенный к выводу 4, он замыкает на общий провод тот вывод головки, который при записи был подключен к выходу усилителя.

В тоже время вывод 9 от общего провода отключается. Сигнал от головки поступает на вход усилителя-корректора через вывод 15, с выхода этого усилителя через подстроечный резистор 202. ЗЧ сигнал поступает на входной усилитель записи, который теперь работает как линейный усилитель воспроизведения. С выхода этого усилителя сигнал поступает на второй и.третий контакты разъёма С 852. Или, через резистор 2109 на вход модулятора высокочастотного блока X (рис.9).

На рисунке 4 показана схема предусилителя сигналов снимаемых и поступающих на головки. В режиме, воспроизведения видео сигналов сигналы от видеоголовок блока вращающихся головок через разъем CN184 - СН-2 и СН-1 поступают на предварительные усилители через выводы 16 и 19 микросхемы 1С181.

Поскольку каждая из головок вращающегося блока проходит попеременно по своей дорожке, они переключаются коммутатором, импульсы управление которым частотой 25 гц поступают на вывод 1 1С181 от датчика положения БВГ с узла системы автоматического регулирования двигателя БВГ.

Видеосигнал с вывода 3 1С181 разделяется на сигнал цветности, который поступает на вывод СN181 и сигнал яркости, который через фазовый конденсатор на транзисторах Q1601-Q1803 поступает на вывод 5 того-же разъема. В режиме записи сигналы яркости и цветности от блока обработки видеосигнала поступают на контакты 6 и 8 разъёма CN181.

Сигнал яркости через формирующую цепь и подстроечный резистор VR181 поступает на вывод 5 1С181. Через подстроечный резистор VR182 туда-же поступает сигнал цветности через контакт 6. Внутри микросхемы эти сигналы смешиваются и через вывод 13 поступают на общую точку соединения этих головок.

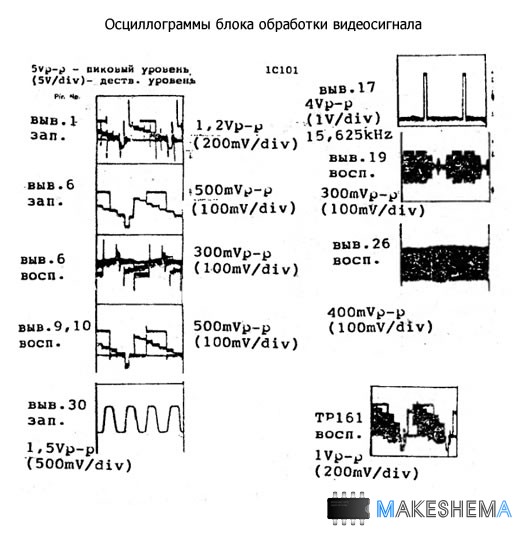

Схема блока обработки видеосигнала показана на рисунке 5. Микросхема 1C101 работает в тракте обработки яркостного сигнала. В режиме воспроизведения частотно-кодулированный сигнал от предварительного усилителя (рмс.4) поступает на вывод 26 микросхемы от разъема CM101, и далее через усилитель с АРУ на компенсатор выпадений, состояний из ФНЧ, смесителя и линии задержки с усилителем-ограничителем.

Схема работает таким образом, что при кратковременных спадах, сигнала на 10-20 дб, вызванных дефектами магнитной ленты, на демодулятор поступает задержанный сигнал, и таким образом компенсирует выпадения. С вывода 7 1С10.1 сигнал яркости через фильтр, на 3 Мгц - XF101 поступает на корректор предыскажений на транзисторах Q1002 и Q1003.

Затем, через вывод 9 на фиксатор уровня, корректор и шумоподавитель. На выходе канала вопроизведения сигнала яркости, в составе микросхемы 1С101 находится смеситель яркостного к цветностного сигнала. На него по внутренним цепям-микросхемы поступает сигнал яркости, а по внешний, через вывод 19 сигнал цветности от тракта на микросхеме 1С103.

С выхода этого смесителя, с вывода 21 через буферный каскад на транзисторе Q1603 видеосигнал поступает на плату аудио (рис.16) и через неё на выходные разъёмы ТВ-1. Через усилитель на транзисторах Q1604 и Q1605 видеосигнал поступает на высокочастотный модулятор.

В режиме записи видеосигнал яркости через коммутатор на микеросхеме 1С161 поступает, от внешнего источника иди от радиотракта на вывод 24 микросхемы 1С101. Сигнал поступает на нормирующий усилитель с системой АРУ и далее с седьмого вывода на фильтр на 3 Мгц - XF101.

В тоже время для контрольного воспроизведения этот сигнал через внутренний переключатель микросхемы поступает на выходной каскад усилителя воспроизведения и через него на пряной выход или модулятор ГС выхода фильтра сигнал яркости через усилительный каскад на транзисторе Q1001, через вывод 6 поступает на схему корректировки мелких деталей и формирователь предискажений, далее на корректор ошибок, частотный модулятор, усилитель ограничитель частотномодулированного сигнала, н на вывод 30 микросхемы, с которого готовый к записи сигнал поступает на предусилитель (рис.4).

Тракт сигнала цветности выполнен на микросхеме 1С103 (рис.5). В режиме воспроизведения сигнал цветности от предварительного усилителя (рис.4) через входной усилитель-формирователь на транзисторах Q1004 и Q1006 (рис.5) поступает на полосовой фильтр-настроенный на 1,4. Мгц - XF111. вывод 5, и с него, с вывода 3 на вход нормирующего усилителя микросхемы через вывод 7.

Затем сигнал усиливается и поступает на преобразователь частоты, задача, которого повысить частоту сигнала цветности до 4,43 мгц и таким образом сделать сигнал пригодным для обработки блоком цветности телевизора. Затек, с вывода 5 сигнал поступает на фильтр с частотой 4,43 Мгц - XF 111 - вывод и с его восьмого вывода на предварительный усилитель на транзисторах Q1102, Q1105, 01104 и через линию задержки - DL111 на вход смесителя сигналов микросхемы 1C1Q1.

Для работы преобразователя частот сигнала цветности используется. Кварцевый генератор на 5,06 Мгц, внешним элементом, которого является резонатор XI101. Работа этого генератора синхронизируется импульсами частотой 25 гц, которые поступают ка вывод 22 1С103 от системы автоматического регулирования БВГ.

При воспроизведении сигнала СЕКАМ (ME СЕКАМ) сигнал с вывода 16 детектора СЕКАМ - 1С121 посредством ключа В1204 корректирует АЧХ ФНЧ Предусилителя на транзисторах Q1004 и Q1006 включением дополнительного конденсатора С1207.

В режиме записи сигнал от тюнера иди внешнего источника, который выбирается микросхемой-переключателем 1С161 сигнал поступает на вывод 21 1С103 и через внутренний переключатель режимов записи и воспроизведения на вывод 5 1С103, и с него на фильтр, настроенный на 4,43 мгц - XF111, который выделяет из полного телевизионного сигнала сигнал цветности, затем через контакт 3 сигнал поступает на усилитель сигнала цветности с фиксацией уровня.

Принцип действия системы фиксации уровня основан на слежении за амплитудой вспышки, которая расположена на задней площадке строчного гасящего импульса. Размах вспышки составляет 30% от полного размаха цветового сигнала. Сигнал цветности с этого усилителя поступает на смеситель, который, который призван понизить частоту цветового сигнала до 630 кгц.

Схема видеомагнитафона Sanyo VHR-5100EE

С выхода смесителя сигнал поступает через фильтр на 1,4 Мгц XF111 (ФНЧ). Через него (выв. фильтра 3) сигнал поступает на буферный каскад на транзисторе Q1101, и далее через разъем CN 101 на предусилитель блока вращающихся головок - рис.4. Одновременно сигнал подаётся на один вход ключевого каскада вспышки, на его второй вход поступает сигнал от формирователя стробирующего импульса строчной частоты, на выходе каскада появляются только сигналы вспышек, которые воздействуют на систему фиксации уровня.

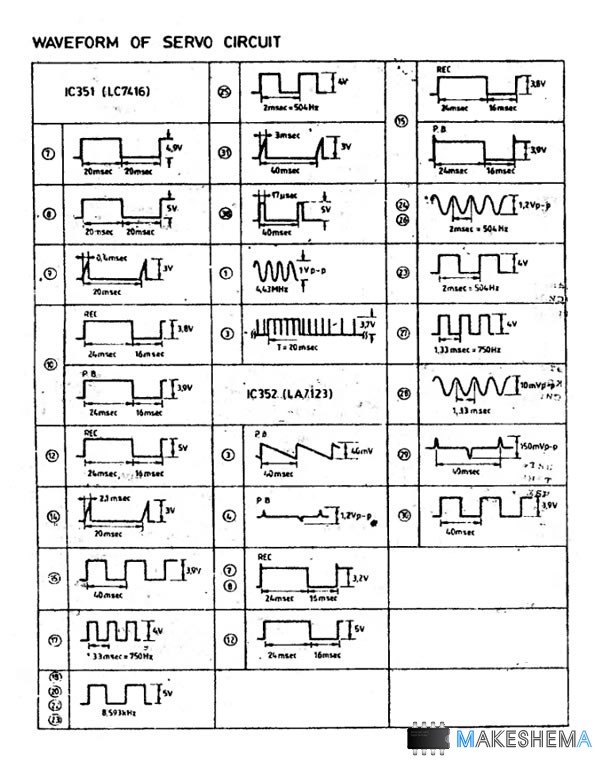

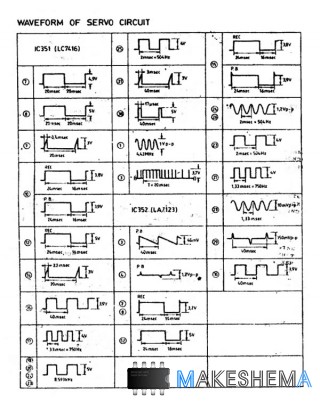

Рис.12
Схема видеомагнитафона Sanyo VHR-5100EEНа второй вход смесителя, понижающего частоту сигнала цветности приходят колебания опорной частоты 5,06 мгц от управляемого кварцевого генератора.

Фаза этих колебаний изменяется на 90° с приходом каждой следующей строки одного из полукадров. Сигнал синхронизации поступает на вывод 14 1С103 от системы автоматического регулирования головок (рис.12), от туда-же поступает и сигнал поворотного "переключателя" БВГ- 25 гц на вывод 22 микросхемы 1С103.
