Схема конвертера на диапазон 145 МГц
Схема конвертера на диапазон 145 МГцКонвертер применялся для наблюдения за сигналами спутника RS-12/13. Сигналы начинали приниматься на вертикальную антенну с коллинеарными элементами начиная с того момента, как только спутник появлялся над горизонтом. Сигналы от RS-13 с удобных орбит можно было принимать и на комнатную антенну, расположенную на окне. Конвертер работал совместно с KB радиоприемником Р-250М, по мере необходимости, антенна подключалась к конвертеру через внешний УВЧ. Конструктивно конвертер состоит из двух самостоятельных частей - УВЧ со смесителем и отдельного гетеродина, соединенных между собой экранированным кабелем.


Принципиальная схема конвертера представлена на рис.1 и рис.2. При этом, на рис.1 представлены каскады УВЧ и смесителя, а на рис.2 схема кварцевого гетеродина.

Конвертер выполнен на плате из одностороннего фольгированного стеклотекстолита без сверления отверстий под выводы деталей. Канавки между контактными поверхностями вырезаются специальным ножом-резаком. Радиодетали припаиваются со стороны фольги. Экранирующие перегородки высотой 20 мм выполнены из белой жести и припаяны к фольге. Плата размещается в отдельном корпусе из белой жести.

Однокаскадный УВЧ выполнен на транзисторе VT1 типа КТ371. Можно применить и другие, имеющиеся у вас в наличии транзисторы. По мере появления 8 вашем хозяйстве новых транзисторов, старый всегда можно удалить и заменить новым. Конденсатор С1 следует применять только при наличии большого числа помех. В иных случаях антенну следует подводить напрямую, без конденсатора.

Рис.2
Схема конвертера на диапазон 145 МГц

На транзисторе VT2 выполнен смеситель, на транзисторе VT3 собран вспомогательный усилитель выходного сигнала.

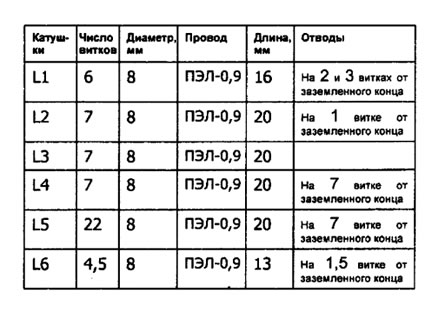

Схема конвертера на диапазон 145 МГцДанные контурных катушек УВЧ и смесителя приведены в таб. 6.2.

Гетеродин конвертера выполнен на кварце с частотой 13,66 МГц, что позволяет сигналы с частотой 144 МГц принимать на KB приемнике, настроенном на частоту 21 МГц. Это очень удобно при желании иметь приемопередающую УКВ радиостанцию на диапазон 144 МГц. Конструктивно гетеродин выполнен на плате из одностороннего фольгированного стеклотекстолита. Крепление деталей делается со стороны фольги, контактные поверхности отделяются канавками, прорезанными специальным ножом-резаком. Плата полностью размещается в корпусе из белой жести.

Схема конвертера на диапазон 145 МГцДанные контурных катушек гетеродина приведены в таб. 6.3.
Начинать настройку следует с проверки работоспособности кварцевого генератора на VT1. Затем контур L1C6, принадлежащий утроителю частоты на VT2, настраивается на частоту 41 МГц.

Контроль частоты следует проводить посредством гетеродинного измерителя резонанса (ГИР), работающего в режиме волномера. После этого аналогичным способом настраиваются контура L2C10 и L3C14 на частоту 121 МГц. Эти контура принадлежат второму утроителю, выполненному на VT3 и усилителю сигнала частотой 121 МГц на VT4. На VT5 выполнен апериодический усилитель частоты 121 МГц.

Настройку платы УВЧ следует начать с настройки контура L6C39C12C15 на частоту 121 МГц. Затем сигнал от простого генератора шума следует подать непосредственно на затвор транзистора VT1 и настроить контуры L2C6 L3C8 L4C10 L5C14 по максимуму шумов на выходе основного приемника. Контур L1C2 настраивается после подключения генератора шума к антенному гнезду. Окончательную подстройку контуров следует выполнить при приеме сигнала от ИС3 через антенну.
