    Схема сервисного осциллографа

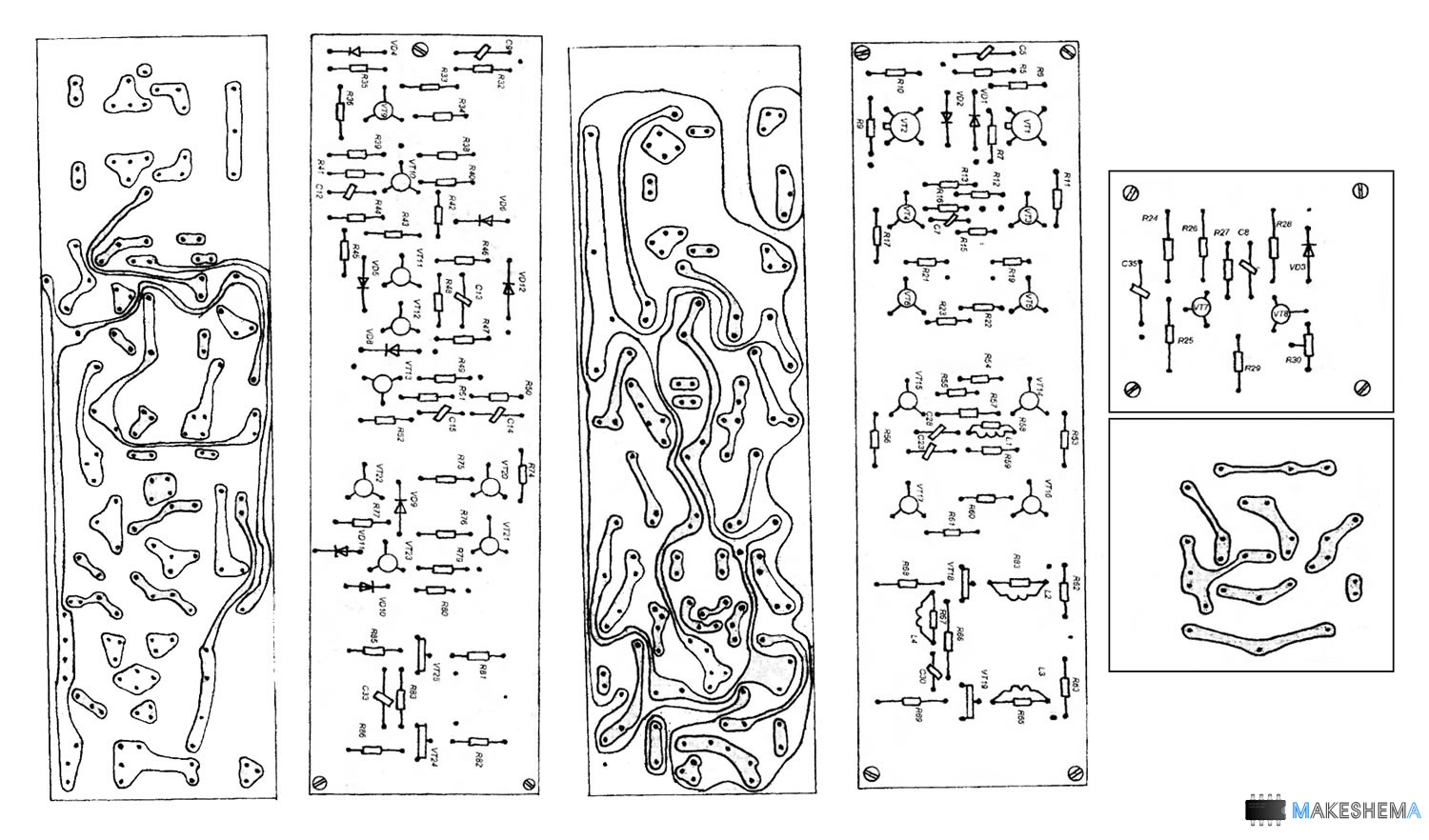

    Схема сервисного осциллографаБольшинство деталей смонтированы на трех печатных платах, остальная часть объемным способом в металлическим корпусе осциллографа. Рисунки печатных плат и схемы расположения на них деталей показаны ниже. Все остальные соединения, на платах, межплатные, весь остальной монтаж делается объемным способом ориентируясь на принципиальную схему.





    Для простоты на печатных платах детали расположены близко к расположению графических символов на принципиальной схеме.

    Постоянные резисторы МЛТ, переменные - СП3. Конденсаторы оксидные К50-35, остальные керамические. Трансформатор ТР1 намотан на Ш-образном сердечнике толщиной набора 30 мм.

    Обмотка 1-2 - 3500 витков ПЭВ 0,12.
    Обмотка 3-4-5 - 200+200 витков ПЭВ 0.31.
    Обмотка 11-12 - 110 витков ПЭВ 0,43.
    Обмотка 13-14 - 400 витков ПЭВ 0,12.
    Обмотка 6-7-8 - 350+1250 витков ПЭВ 0,12.
    Обмотка 9-10 - 6500 витков ПЭВ 0,06.

    Катушки L1-L4 намотаны на соответствующих резисторах (на схеме они обозначены как включенные параллельно катушкам) - до заполнения каркаса - внавал проводом ПЭВ 0.12. L5 и L6 намотаны на резисторах МЛТ-1, содержат по 200 витков ПЭВ 0,12

    Налаживание усилителя вертикального отклонения. На вход усилителя подают постоянное напряжение 100 мВ. затем подбором резистора R16 добиваются отклонения луча на одно деление экранной масштабной сетки.

    R77 подбирают таким образом, чтобы при нижнем (по схеме) положении R78 осциллограф переходил в непрерывный режим развертки.

    R30 устанавливают в такое положение, при котором на экране ЭЛТ виден пум только во время прямого хода, и полностью погашен во время обратного хода.
