Конвертер на диапазон 145 МГц на полевых транзисторах
Конвертер на диапазон 145 МГц на полевых транзисторахКонвертер на полевых транзисторах позволяет принимать сигналы любительских УКВ радиостанций в диапазоне 144...146 МГц. Он рассчитан на работу с приемником, имеющим диапазон 4...6 МГц и входное сопротивление 75 Ом. Полоса пропускания тракта УВЧ конвертера по уровню 0,7 около 3 МГц. При напряжении питания 9 В он потребует ток 25 мА. Конвертер прост по конструкции, несложен в настройке.


Конвертер состоит из трехкаскадного УВЧ на полевых транзисторах VT1, VT2 и VT3, смесителя (на VT4) и гетеродина (на VT5 и VT6). Первый каскад УВЧ выполнен по схеме с общим истоком, а второй и третий - по схеме с общим затвором. С помощью катушки L2 осуществляется нейтрализация действия емкости сток—затвор (Сс-3) транзистора VT1.

Катушку L2 следует выбрать такой индуктивности, чтобы на частоте усиливаемого полезного сигнала получить резонанс в контуре L2Cc-3. Сопротивление контура L2Cc-3, включенного между стоком и затвором, при резонансе становится большим, в результате чего ослабляется действие обратной связи через емкость Сс-3. Методику вычисления величины индуктивности катушки нейтрализации можно посмотреть в предыдущей статье, в конце раздела о кварцевых генераторах.

Смеситель выполнен на полевом транзисторе VT4, включенном по схеме с общим истоком. Напряжение сигнала подается в цепь затвора смесителя, а напряжение гетеродина в цепь истока. В стоковую цепь смесителя включен колебательный контур, который состоит из катушки индуктивности L6 и входного сопротивления приемника Rвx. Контур настроен на частоту 5 МГц и благодаря шунтирующему действию Rвx имеет широкую (около 2 МГц) полосу пропускания.

Гетеродин конвертера - двухкаскадный. Задающий генератор выполнен на транзисторе VT5 по схеме с параллельным резонансом кварца. В нем использован кварцевый резонатор на частоту 10 МГц. В коллекторной цепи транзистора VT5 включен контур L7C19, который настроен на седьмую гармонику кварца (70 МГц).

Второй каскад гетеродина на транзисторе VT6 собран по схеме с общим эмиттером. В коллекторную цепь транзистора включен контур L8C23, настроенный на частоту 140 МГц. С этого контура сигнал гетеродина через конденсатор С24 поступает в цепь истока транзистора смесителя.

Конвертер собран на шасси, изготовленном из листовой латуни толщиной 1 мм. Шасси разделено на отсеки перегородками, на которых установлены проходные и опорные конденсаторы. Подстроечные конденсаторы (за исключением С2) установлены на передней стенке шасси, а высокочастотные разъемы - на боковых стенках. Монтаж - объемный.

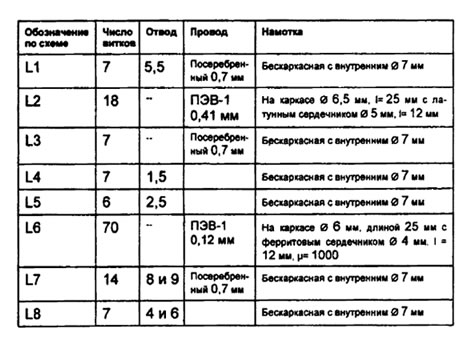

При монтаже необходимо уделять особое внимание минимальной длине выводов конденсаторов, транзисторов, резисторов. В конвертере применены конденсаторы типов КЛС, КТ-1, КТП, КДО. Все резисторы типа МЛТ мощностью 0,25 Вт. Высокочастотные разъемы - СР-75-166Ф. Намоточные данные катушек приведены в таблице. Отводы указаны от заземленного по ВЧ конца катушки.

Конвертер на диапазон 145 МГц на полевых транзисторахДроссели Др1 и Др2 имеют индуктивность 30 мкГн. Ток через VT1, VT2 и VT3 должен быть в пределах 1,5...2 мА, величина тока устанавливается резисторами R1, R2 и R3 соответственно. Ток через транзистор VT4 должен быть порядка 0,3...0,5 мА, устанавливается резистором R5. Ток через транзистор VT5 должен быть порядка 3...4 мА, устанавливается резистором R7. Ток через транзистор VT6 должен быть 1...1,5мА, устанавливается резистором R8.

В УВЧ и смесителе можно применить транзисторы серии КП303 с любым буквенным индексом.Транзисторы КТ368 можно заменить транзисторами серии ГТ311. Режимы транзисторов, указанные на принципиальной схеме, измерены в отсутствие сигнала и при отключенном резонаторе Z1.
Настраивают конвертер в такой последовательности: 1. смеситель, 2. гетеродин, 3. УВЧ.

При настройке смесителя гетеродин конвертера отключают, а выход конвертера подключают к коротковолновому (KB) приемнику. На затвор смесителя через конденсатор емкостью 1000 пФ подают сигнал от антенны. Приняв KB приемником какую-нибудь станцию вблизи частоты 5 МГц, настраивают контур L6 с помощью сердечника так, чтобы громкость приема была максимальной (АРУ в основном приемнике должна быть выключена).

Гетеродин конвертера настраивают с помощью генератора и ВЧ вольтметра. Вместо вольтметра можно использовать волномер. Сначала отключают кварц и на базу транзистора VT5 подают сигнал амплитудой около 100 мВ и частотой 70 МГц. Конденсатором С19 настраивают контур L7C19 в резонанс по максимуму ВЧ напряжения на базе транзистора VT6.

Аналогично настраивают второй каскад гетеродина на частоту 140 МГц (с помощью конденсатора С23), подключив вольтметр к истоку VT4. Восстановив схему гетеродина, добиваются получения максимальной амплитуды колебаний, подбирая отводы от катушек L7, L8 и подстраивая конденсаторы С19, С23. Частоту гетеродина контролируют волномером или электронным частотомером.

Для получения максимального коэффициента усиления необходимо тщательно подобрать отводы у катушек L1, L4, L5. В случае самовозбуждения УВЧ рекомендуется уменьшить емкость конденсаторов С10, С13 или изменить отводы катушек L4, L5.

Проверку коэффициента шума конвертера производят совместно с KB приемником. Следует отметить, что коэффициент шума конвертера в большой степени зависит от правильности настройки катушки L2 и оптимального согласования конвертера с генератором шума (антенной) и от амплитуды напряжения гетеродина на истоке транзистора VT4. Оптимального согласования добиваются подбором отвода катушки L1, а необходимую амплитуду напряжения гетеродина устанавливают, подбирая отвод у катушки L8 и емкость конденсатора С24.
