Схема кодирующего устройства на микросхеме
Схема кодирующего устройства на микросхемеЭто кодирующее устройство может работать в качестве дистанционного управления автомобильным охранным устройством, или в составе пейджера. Схема кодировщика вырабатывает после нажатия кнопки запуска (роль этой кнопки может выполнить выход охранного устройства, или датчик) четыре пачки отрицательных импульсов, в каждой из пачек может быть от одного до девяти импульсов.


Таким образом на выходе устройства формируется код четырехзначного десятичного числа, каждая цифра, которого может быть предварительно установлена (шифровка при помощи установки перемычек в кодировщике) от единицы до девяти. Таким образом получается число возможных кодов 5561. Эта кодовая последовательность поступает на вход ключа, который управляет светодиодом инфракрасного излечения.

Приёмное устройство - декодер. Срабатывает только при поступлении на его вход именно этой кодовой последовательности. Кодировка декодера производится так-же как и кодировщика, установкой проволочных перемычек.

При приёме кодовой последовательности, соответствует установленной, на выходе декодера формируется положительный импульс, который должен поступить на исполнительное устройство. В авторском варианте он сбрасывает триггер, который управляет блокировкой противоугонной сигнализации, но его можно использовать и для управления другими устройствами. Важно учитывать, что его длительность невысока, и в любом случае потребуется, хотя-бы "RS" триггер, который в дежурное состояние переводится подачей импульса на другой вход. Например зарядным током конденсатора при включении устройства.

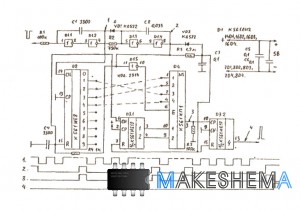

Принципиальная схема кодировщика изображена на рисунке 1. Он состоит из следующих функциональных узлов. Мультивибратора на элементах D1.1 и D1.2, десятичного счетчика D2, мультиплексора D4, системы управления на двоичном счетчике D3 и элементах D1.3 MD1.4, а так-же выходного каскада, в данном случае транзисторного ключа со светодиодом в коллекторной цепи.

Назначение узлов такое. Мультивибратор вырабатывает импульсы, которые поступают на вход транзисторного ключа, десятичный счетчик вместе с мультиплексором ограничивают число импульсов, выработанных мультивибратором на установленном перемычками значении, система управления формирует паузы между этими пачками импульсов и переключает перемычки при помощи мультиплексора, изменяя число импульсов в пачках.

Мультивибратор выполнен на элементах D1.1 и D1.2, частота его импульсов - 125 гц. Диод VD1 и резистор R1 исправляют несимметричность импульсов, свойственную микросхемам КМОП. Импульсы от него поступают не только на транзисторный ключ на транзисторе VT1, но и на информационный вход счетчика D2.

Предположим, что схема находится в ждущем режиме, а это значит, что на выходе "4" двоичного счетчика D3 - единица. Эта единица поступает через диод VD3 на вход для установки нуля счетчика D2 и на вывод 2 элемента D1.1, блокируя мультивибратор. При нажатии на кнопку S1 зарядный ток конденсатора С3 создает положительный импульс на входе установки нуля счетчика D3.

В результате на его выходе 4 устанавливается нуль. Это приводит к разблокированию мультивибратора на элементах D1.1 и D1.2, и переводу счетчика D2 в рабочий режим. Импульсы от мультивибратора начинают поступать на базу транзистора VT1 и на счетный вход счетчика D2. В то-же время код "00" с выходов установившегося в нулевое положение счетчика D3, поступает на управляющие входы мультиплексора D4.

В результате в мультиплексоре включается ключ, соединяющий его вывод 1 с выводом 3. Таким образом включается первая перемычка, задающая код первой цифры кодового числа. В данном случае эта перемычка соединяет второй выход счетчика D2 и первый вход мультиплексора. В это-же время импульсы на вход D2 продолжают поступать, и как только их число достигнет установленного перемычкой значения (в данном случае 2) логическая единица со второго выхода D2 через мультиплексор поступит поступит на вывод 9 элемента D1.3.

На элементах D1.3 и D1.4 выполнен одновибратор, формирующий паузу между пачками импульсов. Появление единицы на входе этого элемента запускает одновибратор, и на его выходе формируется положительный импульс с длительностью, определенной параметрами время задающей цепи R3C2. Длительность этого импульса равна длительности паузы, По фронту этого импульса счетчик D2 устанавливается в нулевое положение, потому, что этот импульс поступает на его вход установки нуля.

В то-же время блокируется мультивибратор на элементах D1.1 и D1.2, и находится в таком состоянии все время длительности импульса паузы. Этот-же импульс с вывода 11 элемента D1.4 поступает на счетный вход двоичного счетчика D3, который по его фронту переходит из нулевого в единичное состояние, задавая на входах управления мультиплексора D4 код (01) включения второй перемычки.

По спаду импульса паузы разблокируется мультивибратор на D1.1 и D1.2 и счетчик D2 переходит в рабочий режим. Процесс повторяется, но теперь для второй перемычки, которая соединина с третим выходом D2 и вторым D4. После того как D2 досчитает до трех на выводе 3 D4 появляется положительный импульс, который снова запускает одновибратор на D1.3 и D1.4, и формируется импульс паузы.

Так происходит до тех пор пока не будет сформирована последняя, четвертая пачка. После неё формируется четвертый импульс паузы, который своим фронтом устанавливает двоичный счетчик D3 в состояние "4". На его четвертом выходе (вывод 5) появляется единица, которая через диод VD3 поступает на вход установки нуля D2 и блокирует мультивибратор. Схема переходит в ждущий режим до следующего нажатия на кнопку R1. Цепь С3 R4 служит для устранения сбоев от дребезга контактов этой кнопки.

Дело в том, что все описанные процессы происходят в течении короткого времени, и импульсы от дребезга контактов при отпускании кнопки могут несколько раз в течении формирования кодовой посылки сбросить в нуль счетчик D3. Но так как для обнуления счетчика используется бросок зарядного тока С3, после замыкания контактов S1 возникает только один короткий импульс, который и устанавливает счетчик. Затем после того как конденсатор.

С3 зарядится через К6 (а время зарядки в несколько раз меньше длительности счетного импульса с выхода мультивибратора на элементах D1.1 и D1.2, поэтому такая незначительная задержка перехода D3 в счетный режим не создает неприятностей), независимо от того, нажата кнопка S1, отпущена ли, или дребезжат её контакты, напряжение на резисторе R6 будет на уровне логического нуля, и это не повлияет на работу устройства. После окончательного отпускания S1 С3 постепенно разряжается через R4, и после разрядки готов к следующему нажатию на кнопку.

Рис.2
Схема кодирующего устройства на микросхемеСхема декодера на рисунке 2. В качестве фотоприёмника используется готовый приёмник от дистанционного управления цветных телевизоров. Вообще , фотоприёмник может быть любого типа, важно чтобы на его выходе при отсутствии сигнала был уровень единицы, а при приеме кодовой посылки отрицательные импульсы. Если на выходе фотоприёмника (или радиоприёмника для пейджера) нулевой уровень и положительные импульсы, его можно дополнить ключевым каскадом на транзисторе типа КТ315 и снимать отрицательные импульсы с его коллектора.
