Микросхема SA601
Микросхема SA601Микросхема SA601 представляет собой комбинацию малошумящего усилителя РЧ и смесителя преобразователя частоты, предназначенного для построения маломощных коммуникационных систем, работающих на частотах 800-1200 МГц. Микросхема выполнена в 20-выводном корпусе SSOP.


Характеристики по постоянному току:

1. Напряжение питания................ 2,7-5,5V (номинальное значение........... 3V).
2. Номинальный ток потребления.. 7,4 mA. (при неработающем смесителе ... 4,4mA).
3. Постоянное напряжение на входе усилителя РЧ....... 0,78V.
4. Постоянное напряжение на выходе усилителя РЧ......... 2,1V.
5. Постоянные напряжения на входах смесителя... 0,94V.

Характеристики по переменному току.

1. Коэффициент усиления УРЧ.....11,5dB.
2. Зависимость коэффициента усиления УРЧ от частоты в диапазоне 800-1200 МГц................ 0,01dB/MHz.
3. Коэффициент обратного проникания усилителя РЧ не более........... -20dB.
4. Коэффициент передачи смесителя при входном и выходном сопротивлении 1kOm ... 6,5 dB.

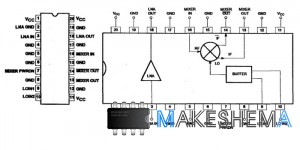

Микросхема SA601
